Roller Idler Pulangan Terus Kilang untuk Sistem Penghantar Tugas Berat

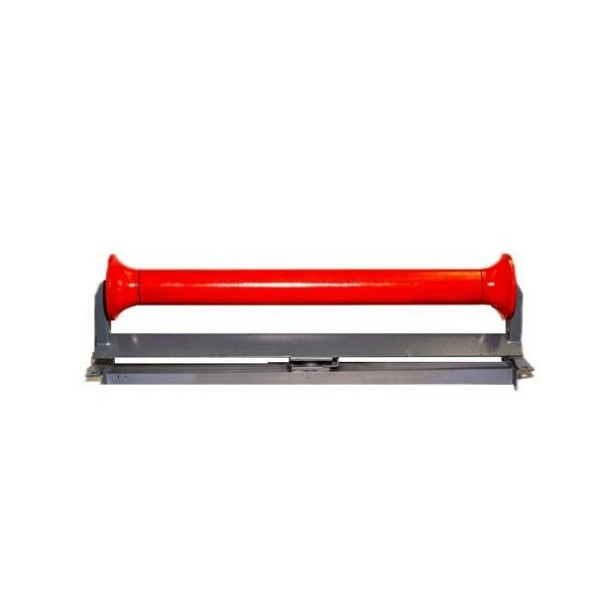

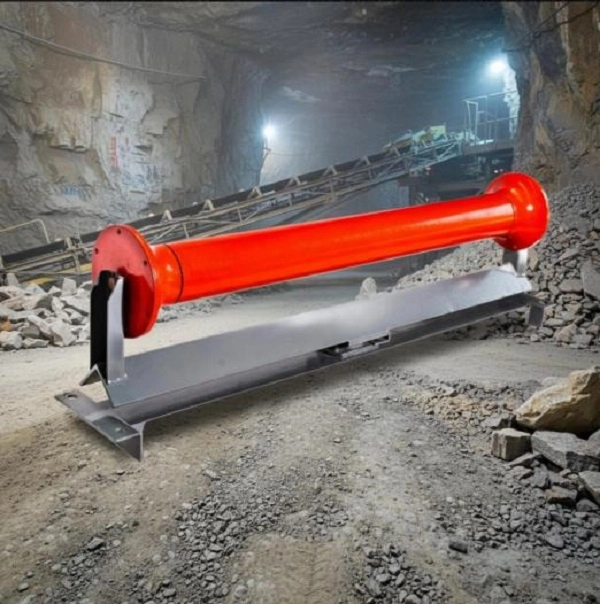

YUFENG Kembalikan Idler Roller, juga dikenali sebagai penggelek pemulangan atau pemalas penghantar belakang, dipasang pada bahagian pemulangan bawah penghantar tali pinggang untuk menyokong tali pinggang penghantar kosong semasa ia bergerak kembali ke bahagian pemacu atau ekor. Fungsi utamanya adalah untuk mengekalkan bentuk tali pinggang, mengurangkan kendur, menyokong pergerakan balik yang lancar, dan membantu mengekalkan pengesanan tali pinggang yang stabil.

YUFENG membekalkan selari rata, pemusatan jenis V, pembersihan diri lingkaran, anti-karat HDPE, tergalvani dan pemalas pemulangan cakera getah untuk perlombongan, simen, pelabuhan, loji kimia, loji kuasa dan aplikasi penghantaran bahan pukal lain. Bahan cangkerang yang berbeza, rawatan permukaan, struktur pengedap dan konfigurasi galas boleh dipilih mengikut lebar tali pinggang, sifat bahan dan persekitaran kerja.

Diameter luar standard termasuk 76, 89, 108, 114, 133, 168, 194 dan 219 mm, dengan panjang penggelek dan ketebalan dinding tersedia mengikut lukisan bingkai penghantar. Penggelek direka bentuk untuk keserasian dengan struktur penghantar DTII, TD75 dan CEMA biasa.

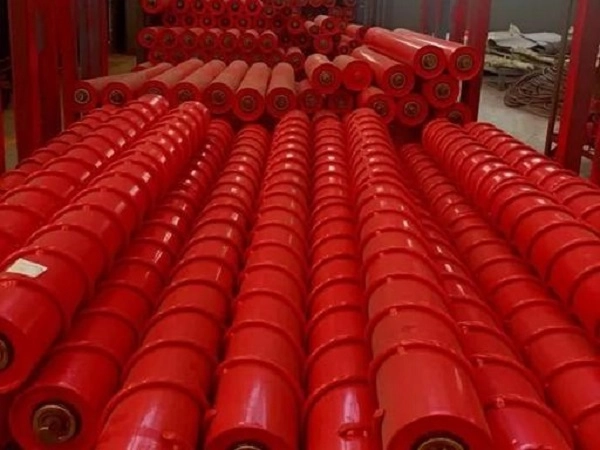

Jenis untuk Keadaan Penghantar Berbeza

Penggelek Idler Pulangan Sejajar Rata

Pemalas balik selari rata menggunakan penggelek silinder lurus tunggal untuk menyokong tali pinggang yang tidak dimuatkan. Struktur ringkasnya sesuai untuk talian penghantar konvensional yang membawa bahan kering dan agak tidak melekit di mana sokongan tali pinggang pemulangan asas diperlukan.

Penggelek Idler Pulangan Pemusatan Jenis V

Pemalas pemulangan jenis V menggunakan dua penggelek yang disusun dalam konfigurasi V untuk menyediakan panduan pemusatan tali pinggang tambahan. Ia sesuai untuk talian penghantar jarak jauh di mana sisihan tali pinggang mungkin berlaku semasa operasi pemulangan berterusan.

Penggelek Pemulangan Pembersihan Diri Lingkaran

Pemalas pemulangan lingkaran menggunakan profil permukaan heliks untuk membantu mengeluarkan tanah liat, pasir basah dan bahan melekit lain dari belakang tali pinggang penghantar. Ia sesuai untuk lombong basah, kuari tanah liat dan sistem penyampai yang mengendalikan bahan dengan lekatan bawa balik yang tinggi.

Penggelek Idler Pulangan Plastik HDPE

Pemalas pemulangan HDPE menggunakan cangkerang bukan logam dengan ketahanan terhadap karat, lembapan dan media kimia terpilih. Bunyi operasi yang lebih rendah dan pembinaan tahan kakisan menjadikannya sesuai untuk pelabuhan pantai, loji kimia dan persekitaran perindustrian yang lembap.

Jenis Penggelek	Ciri Teras	Keadaan Kerja Berkenaan
Pemalas Pulangan Selari Rata	Struktur ringkas dan sokongan tali pinggang asas	Bahan pukal kering dan bahagian pulangan konvensional
Pemalas Pulangan Jenis V	Keupayaan pemusatan tali pinggang yang dipertingkatkan	Talian penghantar jarak jauh terdedah kepada sisihan tali pinggang
Pemlas Pulangan Pembersihan Diri Lingkaran	Menanggalkan bahan melekit dari permukaan tali pinggang	Lombong basah, tanah liat dan bahan melekit menyampaikan
Pemalas Pulangan Plastik HDPE	Bebas karat, tahan kakisan dan bunyi yang rendah	Persekitaran pantai, lembap dan kimia

Konfigurasi untuk Aplikasi Penghantar Berbeza

Penggelek Pulangan Selari Rata

Konfigurasi selari rata ialah penyelesaian sokongan pulangan standard untuk bahagian tali pinggang kosong yang lebih rendah. Ia sesuai untuk arang batu, batu kapur, pasir dan bahan pukal lain yang agak kering di mana tali pinggang pemulangan mempunyai keperluan penjajaran biasa.

Penggelek Pemusatan Jenis V

Konfigurasi jenis V menyediakan panduan sisi tambahan apabila tali pinggang bergerak di sepanjang bahagian pemulangan. Ia boleh membantu mengehadkan pergerakan tali pinggang kiri-kanan pada sistem penghantar panjang dan mengurangkan pergantungan pada komponen pembetulan tambahan apabila reka bentuk penghantar membenarkan.

Penggelek Pemulangan Pembersihan Diri Lingkaran

Struktur lingkaran direka untuk tali pinggang pemulangan yang membawa sisa bahan melekit. Profil heliks membantu mengeluarkan tanah liat terkumpul, lumpur dan pasir basah dari permukaan tali pinggang untuk mengurangkan pengumpulan bahan di sekeliling roller.

Hot-Dip Galvanized Return Roller

Galvanizing hot-dip memberikan perlindungan kakisan tambahan pada permukaan penggelek keluli. Konfigurasi ini sesuai untuk limbungan luar, saluran penghantar udara terbuka dan persekitaran lembap lain di mana keluli konvensional yang tidak dirawat mungkin terhakis dengan lebih cepat.

Penggelek Pemulangan Anti-Karat HDPE

Cangkerang HDPE menghilangkan karat permukaan keluli konvensional dan memberikan ketahanan terhadap kelembapan, semburan garam dan media kimia terpilih. Ia sesuai untuk terminal tepi laut, bengkel kimia dan persekitaran menghakis yang lain.

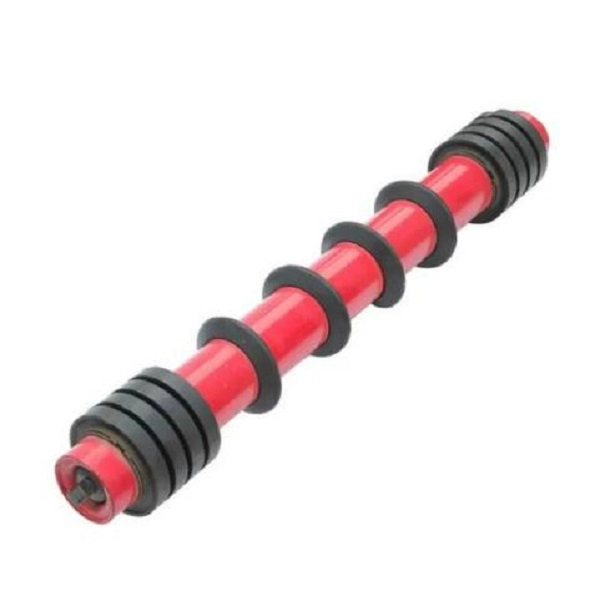

Penggelek Pemulangan Cakera Getah

Cakera getah disusun di sepanjang aci penggelek untuk memberikan sentuhan fleksibel dengan tali pinggang pemulangan. Struktur boleh menyerap sebahagian daripada getaran tali pinggang dan mengurangkan haus langsung antara tali pinggang kembali dan permukaan penggelek keluli tegar.

Spesifikasi

Diameter penggelek

YUFENG menyediakan diameter luar standard 76, 89, 108, 114, 133, 168, 194 dan 219 mm. Pemilihan diameter harus mempertimbangkan kelajuan tali pinggang, lebar tali pinggang, beban balik, panjang penghantar dan keperluan reka bentuk bingkai penghantar.

Padanan Lebar Tali Pinggang

Julat pemalas balik direka untuk lebar tali pinggang penghantar kira-kira 500–2400 mm. Panjang penggelek dan dimensi aci boleh disesuaikan mengikut dimensi bingkai dan kurungan sebenar.

Keserasian Rangka Penghantar

Produk YUFENG Return Idler Roller boleh dikonfigurasikan untuk struktur penghantar jenis DTII, TD75 dan CEMA. Pembeli harus menyediakan dimensi penggelek sedia ada atau lukisan bingkai apabila menggantikan penggelek dalam sistem penghantar sedia ada.

Keserasian Tali Pinggang

Penggelek boleh dipadankan dengan Tali Sawat Fabrik, Tali Sawat Tali Keluli, Tali Sawat Sidewall dan Sistem Tali Salur Paip mengikut lebar tali pinggang, struktur pemulangan dan susun atur penghantar.

Pilihan Bahan dan Pengedap

Bahan Cangkang Roller

Bahan cangkerang yang tersedia termasuk keluli karbon Q235, HDPE dan keluli tahan karat 304. Keluli karbon sesuai untuk penghantaran tugas berat am, HDPE untuk persekitaran sensitif kakisan, dan keluli tahan karat 304 untuk aplikasi yang memerlukan rintangan kakisan yang lebih tinggi.

Rawatan Permukaan

Pilihan rawatan permukaan termasuk salutan semburan elektrostatik, galvanizing hot-dip dan pembalut cakera getah. Rawatan yang dipilih boleh dipadankan dengan kelembapan luar, media menghakis, kesan dan keperluan hubungan tali pinggang.

Struktur Pengedap

Sistem pengedap labirin nilon komposit dua dan tiga boleh digunakan untuk membantu mengehadkan kemasukan habuk dan air ke dalam rongga galas. Pengedap sentuhan getah boleh memberikan penghalang tambahan di sekeliling pemasangan galas.

Konfigurasi Galas

Galas berketepatan tinggi domestik atau galas pelepasan SKF/FAG C3 yang diimport boleh dipilih mengikut keperluan operasi, keadaan berjalan berterusan dan spesifikasi pelanggan.

Keadaan Kerja Khas

Konfigurasi khas seperti penggelek kalis api dan anti-statik pemulangan untuk perlombongan arang batu bawah tanah atau penggelek tahan suhu rendah untuk lombong terbuka kawasan sejuk boleh dipertimbangkan mengikut aplikasi sebenar.

Kurung Penyokong

YUFENG boleh membekalkan kurungan sokongan roller balik dalam saiz yang berbeza supaya roller yang dipilih boleh dipadankan dengan rangka penghantar dan struktur pemasangan.

Struktur dan Bahan Mentah

Cangkang Roller

Penggelek pemulangan keluli standard menggunakan paip keluli ERW frekuensi tinggi Q235, manakala versi HDPE menggunakan bahan HDPE dara. Ketebalan dinding cangkerang boleh dilaraskan mengikut panjang penggelek, beban dan kekuatan struktur yang diperlukan.

Aci Penggelek

45# keluli bulat pepejal ditarik sejuk digunakan untuk aci dalam konfigurasi standard, memberikan rintangan kepada lenturan dan ubah bentuk semasa operasi berterusan.

galas

Galas bebola dalam alur pelepasan C3 digunakan dalam pemasangan berputar. Pemilihan galas mempengaruhi rintangan putaran, kenaikan suhu dan hayat perkhidmatan semasa operasi penghantar berterusan.

Komponen Pengedap

Struktur pengedap boleh termasuk cincin labirin nilon keliatan tinggi dan cincin pengedap getah nitril tahan cuaca untuk mengurangkan habuk dan air memasuki rongga galas.

Pemeriksaan Bahan Mentah

Tiub keluli, aci dan galas diambil sampel dan diperiksa sebelum memasuki proses pemasangan. Bahan yang tidak memenuhi keperluan pemeriksaan kilang ditolak sebelum pengeluaran.

Penunjuk Prestasi

Item Prestasi	Keperluan Standard	Standard Ujian
Pekali Rintangan Putaran	≤0.008	ISO 15365
Gred Perlindungan Habuk & Air	IP65	Piawaian Ujian IP
Hayat Perkhidmatan Beban Dinilai	≥30,000 jam bekerja	Ujian Penuaan Dipercepat Kilang
Roller Shell Concentricity	≤0.5 mm	Ujian Penunjuk Dail
Membawa Masa Anti-Penuaan	≥500 h ujian penuaan suhu tinggi	Ujian Makmal Dalaman
Kapasiti Beban Statik Paksi	1.5 kali beban undian tanpa ubah bentuk	Ujian Tekanan Statik

Prestasi penggelek sebenar bergantung pada diameter, ketebalan dinding cangkang, jenis galas, struktur pengedap, kelajuan penghantar, ketegangan tali pinggang, keadaan persekitaran dan amalan penyelenggaraan.

Standard dan Dokumentasi Kualiti

Piawaian Industri Penghantar

Produk YUFENG Return Idler Roller dihasilkan dengan merujuk kepada keperluan CEMA, GB/T10595 dan ISO15365 untuk peralatan penghantar dan prestasi penggelek.

Keperluan Keselamatan

Penggelek pemulangan yang dimaksudkan untuk aplikasi perlombongan bawah tanah boleh dikonfigurasikan mengikut keperluan keselamatan lombong arang batu yang berkenaan. Dokumentasi keselamatan yang tepat bergantung pada produk yang dipilih dan aplikasi yang dimaksudkan.

Eksport Dokumentasi

Dokumentasi yang tersedia boleh termasuk pensijilan pengurusan kualiti ISO9001, dokumentasi eksport CE, laporan pemeriksaan bahan mentah SGS, dokumentasi ujian keselamatan lombong arang batu, dan laporan ujian rintangan putaran kilang dan hayat perkhidmatan mengikut pasaran produk dan destinasi.

Pemasangan dan Penggantian

Pemasangan Rangka Penghantar Baharu

Pendakap sokongan penggelek pemulangan dipasang pada bingkai penghantar mengikut jarak yang direka bentuk. Kedua-dua hujung aci penggelek dijajarkan dengan lubang pelekap pendakap dan diikat dengan pin atau bolt yang ditentukan. Penggelek harus berputar dengan bebas tanpa rintangan yang tidak normal sebelum penghantar ditugaskan.

Penggantian Roller Pulangan yang Haus

Pengangkut hendaklah dihentikan dan bekalan kuasa diasingkan sebelum diganti. Selepas mengeluarkan komponen pengunci aci, roller pemulangan yang rosak boleh dikeluarkan dan digantikan dengan unit baru. Penggelek baru harus diperiksa untuk putaran fleksibel sebelum memulakan semula penghantar.

Susunan Penggelek Pemulangan Jenis V

Penggelek balik jenis V boleh diatur pada selang waktu yang sesuai pada talian penghantar jarak jauh di mana pengesanan tali pinggang memerlukan sokongan tambahan. Jarak sebenar harus ditentukan mengikut struktur penghantar, kelakuan tali pinggang dan keadaan operasi.

Pemasangan Spiral Roller

Penggelek balik pembersihan diri lingkaran hendaklah digunakan pada penghantar yang membawa bahan basah atau melekit di mana pembawa tali pinggang mungkin terkumpul di bahagian belakang. Pemasangan hendaklah memastikan permukaan lingkaran sepadan dengan arah larian tali pinggang dan struktur penghantar.

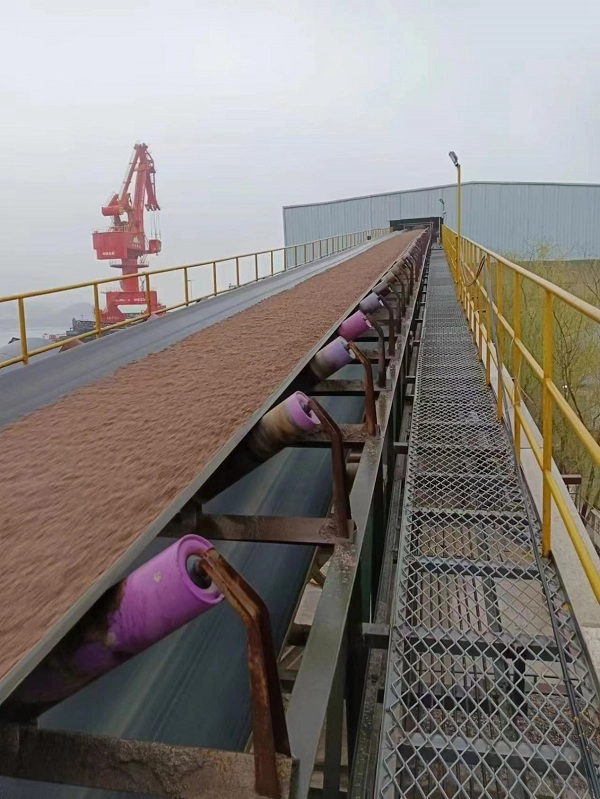

Syarat Permohonan

Penyampaian Bahan Pukal Kering

Penggelek balik selari rata sesuai untuk penghantar konvensional yang mengangkut bahan yang agak kering seperti arang batu, batu kapur, pasir dan agregat.

Talian Penghantar Jarak Jauh

Penggelek pemusatan jenis V boleh dipilih di mana garis penghantar yang panjang memerlukan pengesanan tali pinggang yang dipertingkatkan semasa lejang pemulangan.

Bahan Basah dan Melekit

Penggelek balik pembersihan diri lingkaran sesuai untuk lombong basah, kuari tanah liat dan aplikasi lain di mana bahan melekit melekat pada permukaan belakang tali pinggang penghantar.

Persekitaran Pantai dan Kimia

HDPE atau penggelek balik bergalvani boleh dipilih untuk kawasan yang terdedah kepada semburan garam, kelembapan atau media menghakis terpilih, bergantung pada keadaan operasi.

Tali Pinggang Penghantar Fabrik Sensitif

Penggelek pemulangan cakera getah boleh dipertimbangkan di mana fleksibiliti tambahan antara penggelek dan tali pinggang pemulangan diperlukan untuk mengurangkan getaran dan haus sentuhan.

Produk Sistem Penghantar Padan

Siri Tali Sawat

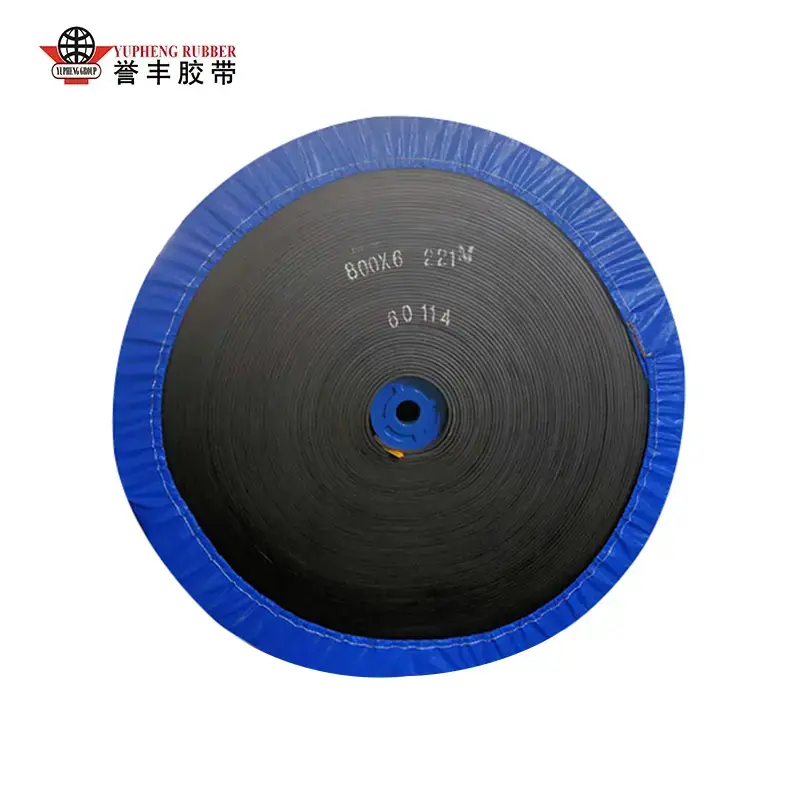

YUFENG boleh membekalkan Tali Sawat Fabrik, Tali Sawat Tali Keluli, Tali Sawat Sidewall, Tali Sawat Paip, Tali Sawat Bercorak dan Tali Sawat Atas Kasar untuk sistem penghantaran bahan pukal yang lengkap.

Penggelek Penghantar Lain

Produk sokongan termasuk pemalas pembawa palung, pemalas impak, pemalas penjajaran sendiri dan kurungan serta dirian sokongan yang sepadan.

Aksesori Getah

Kepingan getah tahan haus, getah skirting penghantar, pelekat pembaikan pemvulkanan dan kit tampalan boleh dibekalkan untuk pemasangan penghantar, penyelenggaraan dan pembaikan lapangan.

Siri Saluran Paip HDPE

Paip Air HDPE dan Paip Korek HDPE boleh dibekalkan untuk air tambahan dan aplikasi pengangkutan buburan dalam projek perlombongan dan perindustrian.

Pemprosesan Tersuai

Diameter penggelek, ketebalan dinding, dimensi aci, struktur pengedap dan parameter lain boleh dilaraskan mengikut lukisan kerja pelanggan dan keperluan penghantar.

Pembungkusan dan Penyimpanan

Penggelek Pulangan Diameter Kecil

Penggelek balik 76, 89 dan 108 mm boleh digabungkan dengan dawai keluli, dipasang dengan penutup pelindung pada kedua-dua hujung aci dan dibungkus dalam bekas kayu pepejal untuk pengangkutan antarabangsa.

Penggelek Pulangan Berat Besar

Penggelek 168, 194 dan 219 mm boleh disusun pada palet kayu, dibalut dengan filem plastik pelindung dan diikat untuk pengangkutan kontena untuk mengurangkan calar permukaan dan kakisan.

Penggelek Pemulangan Plastik HDPE

Penggelek HDPE boleh diasingkan dengan buih atau bahan kusyen lain untuk mengurangkan perlanggaran permukaan dan kerosakan semasa pemunggahan, pemunggahan dan pengangkutan.

Keperluan Penyimpanan

Penggelek balik hendaklah disimpan secara mendatar pada palet dengan ketinggian susun yang disyorkan tidak lebih daripada 1.2 m. Apabila disimpan di luar rumah, terpal kalis air hendaklah digunakan dan pendedahan yang berpanjangan kepada air hujan harus dielakkan.

Cara Memilih Roller Idler Return Betul

Lebar Tali Pinggang Penghantar

Sediakan lebar tali pinggang penghantar dan dimensi bingkai sedia ada supaya panjang penggelek, konfigurasi aci dan saiz pendakap yang sesuai dapat disahkan.

Jenis Roller Kembali

Penggelek pemulangan cakera rata, V, lingkaran, HDPE dan getah hendaklah dipilih mengikut keperluan pengesanan tali pinggang, lekatan bahan, kelembapan dan keadaan kakisan.

Persekitaran Kerja

Berikan maklumat tentang lombong, pelabuhan, kimia atau persekitaran kerja lain, termasuk kelembapan, semburan garam, pendedahan bahan kimia dan keadaan suhu. Ini membantu menentukan bahan cangkerang dan rawatan permukaan yang sesuai.

Lekatan Bahan

Apabila tanah liat basah, lumpur atau bahan melekit cenderung kekal di bahagian belakang tali pinggang, roller balik pembersihan diri lingkaran boleh dipertimbangkan untuk mengurangkan pengumpulan bahan.

Keperluan Penjejakan Tali Pinggang

Untuk talian penghantar jarak jauh dengan kecenderungan ke arah sisihan tali pinggang, penggelek pemusatan pemusatan jenis V boleh dinilai sebagai sebahagian daripada susunan penjajaran sisi belakang.

Minta Sebut Harga Roller Idler Pulangan

Parameter Teknikal yang Diperlukan

Untuk sebut harga yang tepat, sediakan lebar tali pinggang penghantar yang dipadankan, diameter luar penggelek, jenis pemalas balik seperti rata, jenis V, lingkaran atau HDPE, persekitaran kerja, ciri bahan, jumlah kuantiti pesanan dan pelabuhan penghantaran sasaran.

Jurutera teknikal YUFENG boleh menilai diameter penggelek yang sesuai, bahan cangkerang, konfigurasi galas, struktur pengedap dan pendakap sokongan mengikut sistem penghantar sebenar.

Maklumat Hubungan Global YUFENG

E-mel

jayce@yuphengbelt.com

WhatsApp / WeChat / Mudah Alih

+86 15318787602

Alamat Kilang

Xiagou Villege, ETDZ, Qingdao, Shandong, China

View as

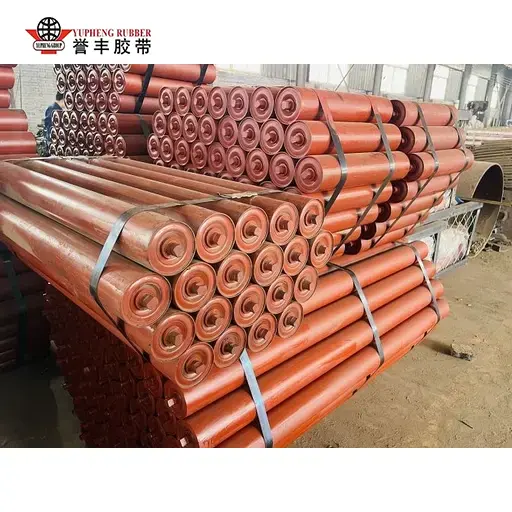

Penggelek Idler Pulangan Rata

Menyokong bahagian belakang penghantar tali pinggang, YUFENG Flat Return Idler Roller menyediakan panduan tali pinggang yang lancar dan operasi rintangan rendah yang boleh dipercayai untuk sistem pengendalian bahan perlombongan, simen, bijirin dan pukal. Dengan kawalan kualiti proses penuh daripada pemprosesan tiub keluli kepada pengimbangan dinamik, ia membantu mengurangkan haus tali pinggang yang tidak sekata dan mengekalkan prestasi penghantar yang stabil merentas aplikasi ringan, sederhana dan berat.

Lihat Lagi >> Hantar Pertanyaan >>

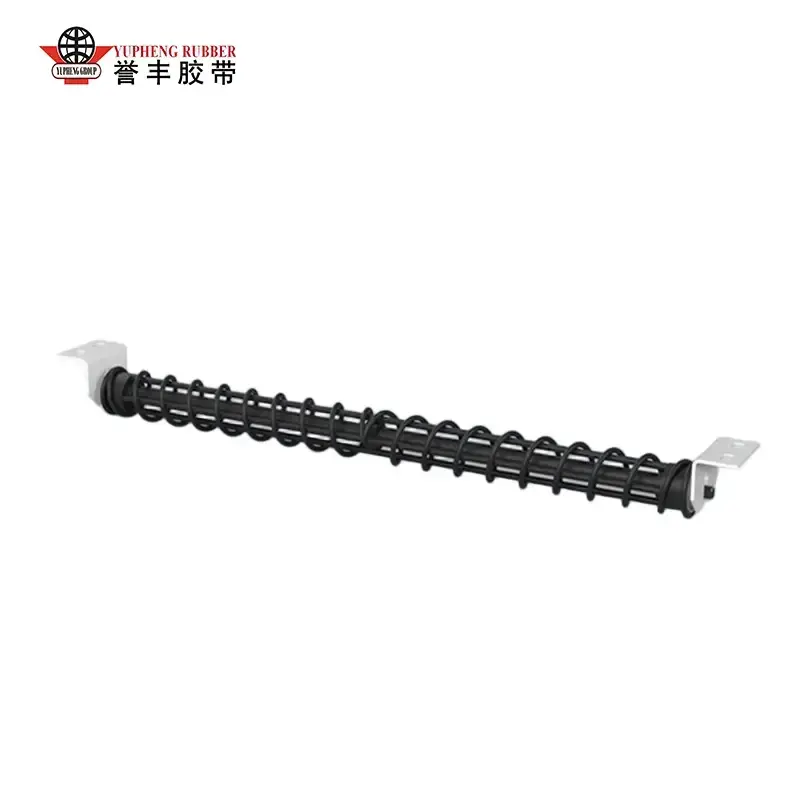

Penggelek Idler Pulangan Lingkaran

Prestasi pembersihan diri menjadikan YUFENG Spiral Return Idler Roller sesuai untuk penghantar yang mengendalikan bahan basah, melekit dan mudah terbina. Struktur lingkarannya membantu menanggalkan bahan yang melekat dari permukaan kembali tali pinggang, mengurangkan sisihan tali pinggang, masa henti pembersihan dan keperluan penyelenggaraan. Diuji lapangan dalam aplikasi arang batu, simen, pelabuhan dan kuasa haba, ia menyediakan sokongan jangka panjang yang stabil untuk sistem penghantar tugas berat.

Lihat Lagi >> Hantar Pertanyaan >>

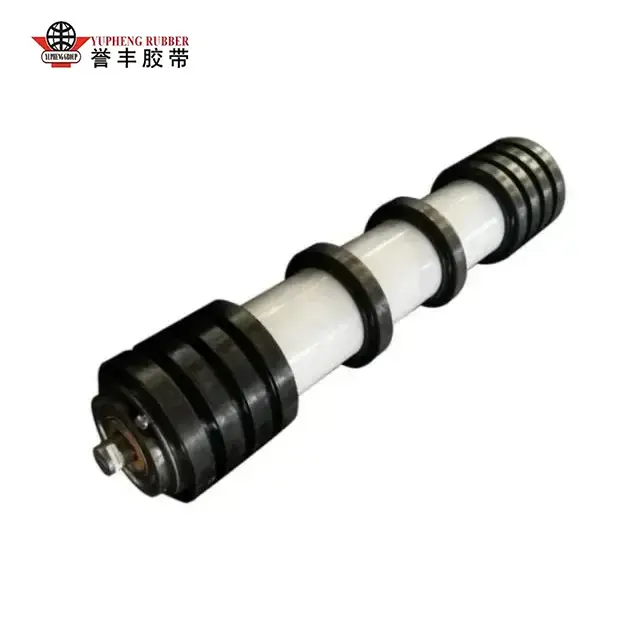

Penggelek Pemulangan Cakera Getah

Direka bentuk untuk persekitaran penyampaian yang melekit dan terdedah kepada sisa, YUFENG Rubber Disc Return Idler Roller menggunakan struktur cakera getah elastik berjarak untuk meningkatkan pembersihan tali pinggang dan perlindungan pada bahagian pemulangan. Reka bentuk pengedapnya memberikan prestasi kalis habuk, kalis air dan anti-karat yang boleh dipercayai dari -42°C hingga +68°C, membantu mengurangkan pembentukan bahan, sisihan tali pinggang dan kekerapan penyelenggaraan dalam industri perlombongan, pelabuhan, simen dan kuasa.

Lihat Lagi >> Hantar Pertanyaan >>

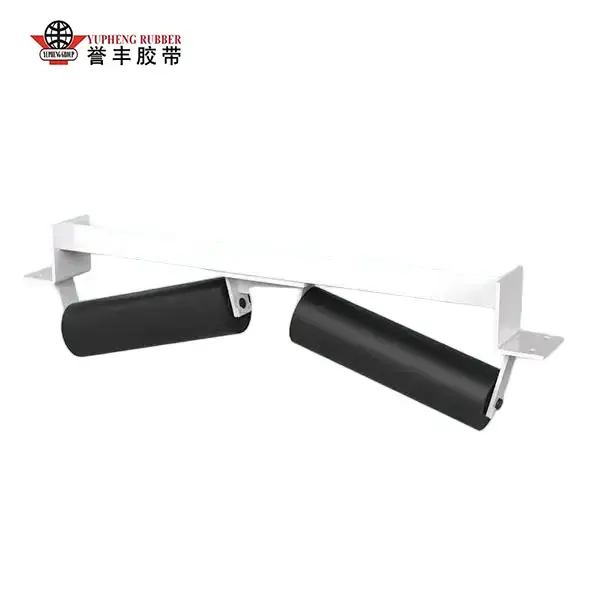

V Return Idler Roller

Direka untuk sistem pemulangan penghantar jarak jauh dan beban berat, YUFENG V Return Idler Roller menyediakan pemusatan tali pinggang automatik dan sokongan stabil melalui struktur penggelek simetri berbentuk V. Sistem pengedap termaju melindungi galas daripada habuk, air dan persekitaran yang keras, sambil mengurangkan sisihan tali pinggang, haus tepi dan keperluan penyelenggaraan. Sesuai untuk arang batu, perlombongan, simen dan aplikasi penghantaran bahan pukal dari -40°C hingga +70°C.

Lihat Lagi >> Hantar Pertanyaan >>

YUFENG ialah pengilang dan pembekal Kembalikan Idler Roller profesional di China. Kami mempunyai pasukan jualan yang berpengalaman, juruteknik profesional, dan pasukan perkhidmatan selepas jualan.

Cadangan Berita

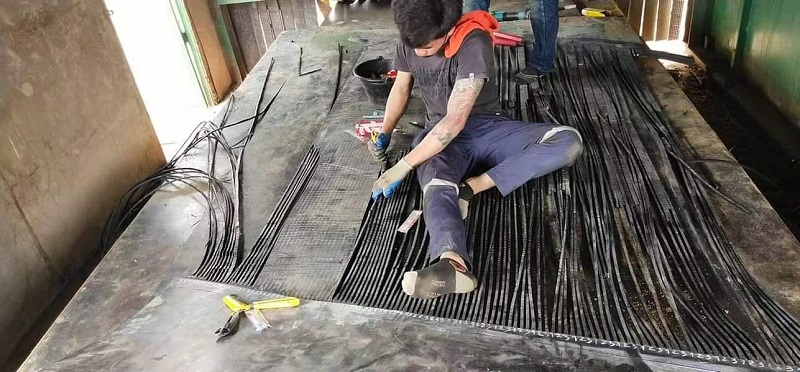

Pasukan Selepas Jualan Thailand Tempatan Menyediakan Perkhidmatan Penyambung Tali Sawat Tali Keluli Di Tapak untuk Pelanggan Perlombongan Lihat Lagi >>

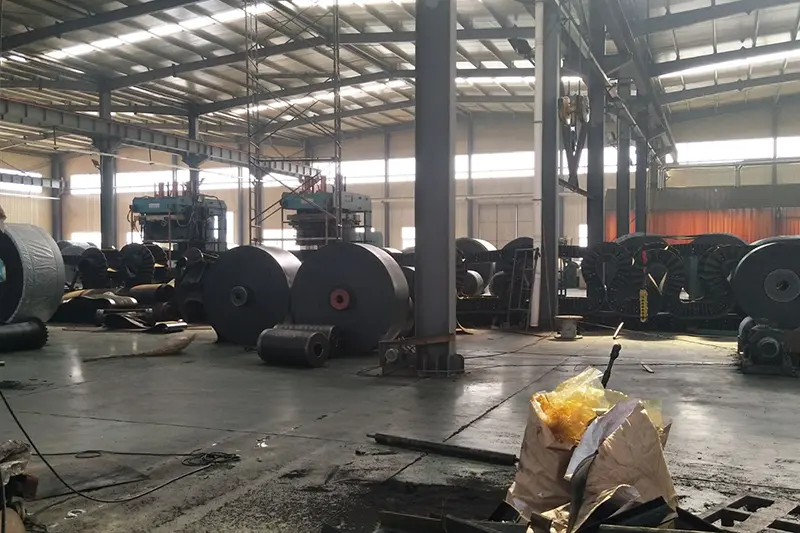

Proses Pengeluaran Tali Penghantar Getah Lihat Lagi >>

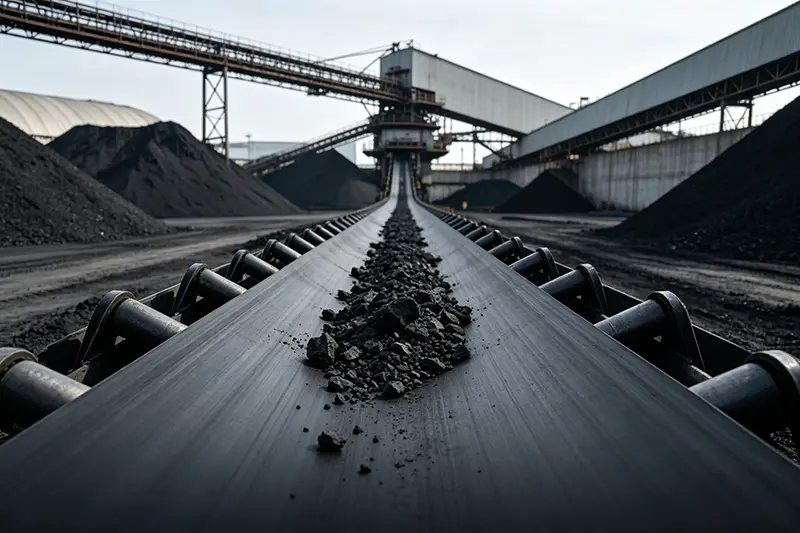

Kelebihan Tali Sawat Tali Keluli Lihat Lagi >>

Gulung Tali Penghantar Kord Keluli Berprestasi Tinggi Sedia untuk Dihantar ke Projek Perlombongan Laos Lihat Lagi >>

Pelanggan Perlombongan Luar Negara Lawati Kilang Kami untuk Komunikasi Mendalam & Rundingan Kerjasama Tali Sawat Lihat Lagi >>

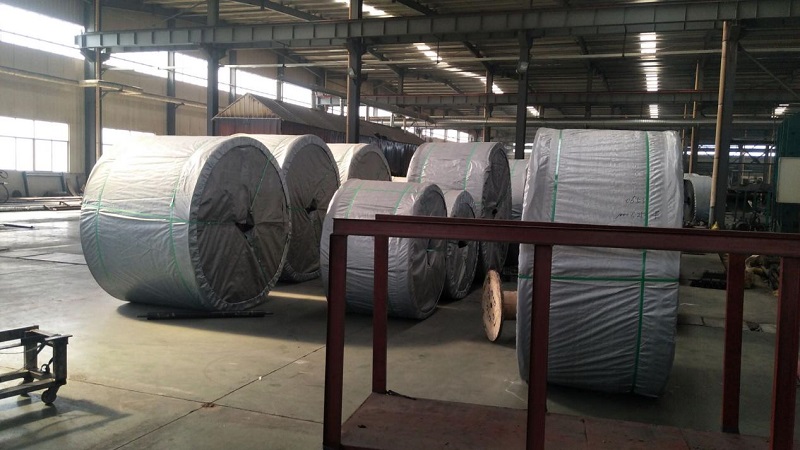

Kumpulan Besar Tali Penghantar Kord Keluli Dieksport ke Senegal untuk Menyokong Pengangkutan Bahan Perlombongan Lihat Lagi >>
