Bekalan Terus Kilang Idler Roller Impak untuk Sistem Penghantar Perlombongan dan Kuari

YUFENG Penggelek Idler Impak, juga dikenali sebagai pemalas penampan atau penggelek penghantar penyerap hentakan, dipasang pada titik suapan dan pengosongan penghantar tali pinggang untuk menyerap impak yang dijana apabila bahan pukal jatuh ke tali pinggang penghantar. Penggelek menggabungkan cangkerang keluli atau HDPE dengan getah elastik atau komponen penimbal poliuretana untuk mengagihkan daya hentaman dan mengurangkan tekanan tertumpu pada tali pinggang penghantar dan struktur sokongan.

YUFENG menyediakan gelang getah bersegmen, ketinggalan PU integral, HDPE, hentaman palung, pemalas hentaman anti-statik tergalvani dan kalis api untuk sistem pengendalian perlombongan, simen, agregat, pelabuhan, kimia dan arang batu. Diameter penggelek, bahan penampan, ketebalan gelang getah, kekerasan, struktur pengedap dan konfigurasi galas boleh dipilih mengikut lebar tali pinggang, saiz ketulan bahan, ketinggian jatuh dan persekitaran kerja.

Jenis mengikut Struktur Penampan

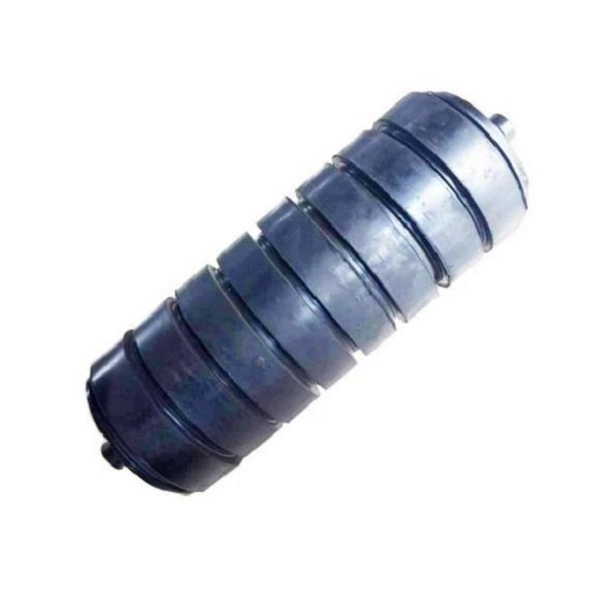

Pemalas Kesan Gelang Getah Bersegmen

Pemalas kesan gelang getah bersegmen terdiri daripada berbilang gelang getah elastik bebas yang disusun di sekeliling badan penggelek. Struktur cincin berasingan membolehkan cincin individu yang rosak diganti tanpa perlu menggantikan penggelek lengkap, menjadikannya sesuai untuk lombong am, kuari dan stesen pemuatan berimpak sederhana.

Pemalas Kesan Ketinggalan PU Integral

Pemalas impak PU integral menggunakan lapisan penimbal poliuretana berterusan di sekeliling penggelek. Pembinaan sekeping mengurangkan anjakan gelang dan memberikan rintangan haus untuk aplikasi yang melibatkan gumpalan bahan besar, ketinggian jatuh yang lebih besar dan impak berat yang berulang.

Pemalas Kesan Cangkang HDPE

Pemalas kesan HDPE menggunakan cangkerang penggelek plastik dengan struktur penimbal yang sesuai untuk persekitaran yang menghakis. Permukaan bukan logamnya mengelakkan karat keluli konvensional dan boleh dipertimbangkan untuk pelabuhan pantai, loji kimia dan kawasan pemuatan yang terdedah kepada kabus garam atau lembapan.

Jenis Penggelek	Ciri Teras	Keadaan Kerja Berkenaan
Pemalas Kesan Gelang Getah Bersegmen	Penyerapan kejutan yang tinggi dan cincin individu yang boleh diganti	Lombong am dan titik pemuatan kesan sederhana kuari
Pemalas Kesan Ketinggalan PU Integral	Lapisan penimbal sekeping tahan haus dengan kedudukan yang stabil	Kawasan pemuatan bahan ketulan tinggi dan berat
Pemalas Kesan Cangkang HDPE	Bebas karat dan tahan terhadap persekitaran menghakis terpilih	Pelabuhan pantai dan kawasan pemuatan loji kimia

Konfigurasi untuk Bahagian Penghantar Berbeza

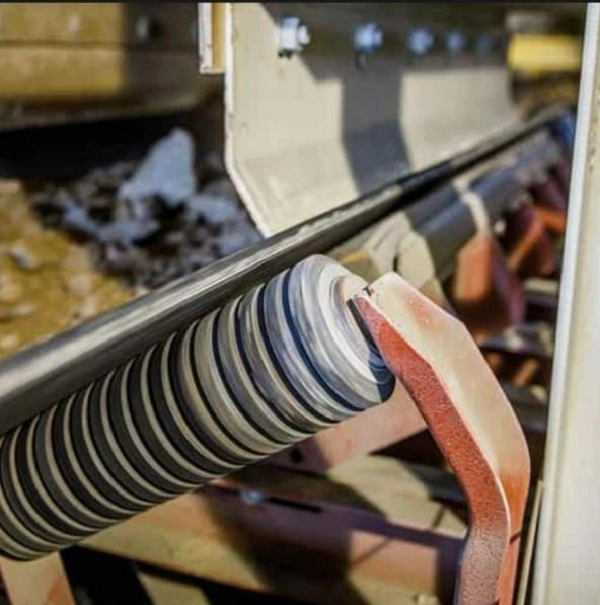

Penggelek Impak Gelang Getah Bersegmen

Pelbagai gelang getah bebas menyediakan kusyen elastik teragih pada titik pemuatan. Apabila cincin menjadi rosak atau haus, struktur cincin yang boleh diganti boleh memudahkan penyelenggaraan berbanding dengan menggantikan pemasangan roller yang lengkap.

Penggelek Idler Impak Tertinggal PU Integral

Lapisan luar PU berterusan menyediakan permukaan penimbal impak yang seragam dan sesuai untuk bahan ketulan besar yang menjana impak pekat berulang. Pembinaan sekepingnya mengelakkan pergerakan sisi yang mungkin berlaku dengan gelang berasingan.

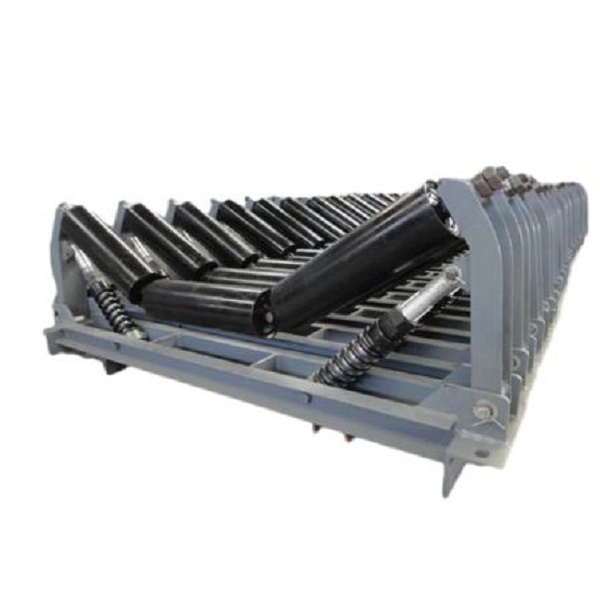

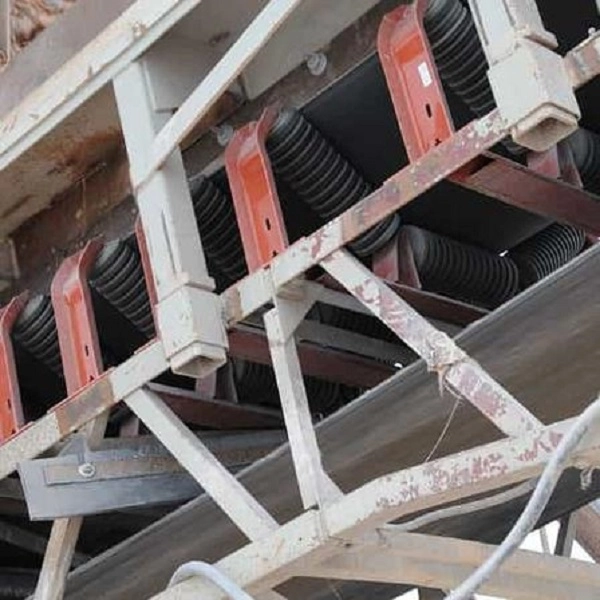

Trough Impact Idler Group

Susunan hentaman palung tiga rol 30°, 35° atau 45° meningkatkan kawasan tali pinggang yang disokong sambil mengedarkan kesan bahan merentasi berbilang kedudukan roller. Ia sesuai untuk tali pinggang penghantar lebar dan tugas berat yang mengendalikan kuantiti besar bahan pukal.

Pemalas Kesan Tergalvani Hot-Dip

Permukaan keluli tergalvani menyediakan perlindungan kakisan tambahan untuk kawasan pemuatan luar dan lembap. Ia boleh digunakan di tempat simpanan terbuka, tumbuhan agregat dan lokasi lain di mana roller terdedah kepada kelembapan atmosfera.

Penggelek Pemalas Anti-Karat HDPE

Cangkang HDPE menghilangkan karat permukaan logam dan boleh dipilih di mana semburan garam, kelembapan atau media kimia terpilih boleh menjejaskan penggelek keluli konvensional. Ia sesuai untuk dermaga pantai dan stesen pemuatan bahan kimia.

Pemalas Kesan Anti-Statik Kalis Api

Konfigurasi ini menggabungkan bahan penampan konduktif dengan sifat kalis api untuk kawasan pemuatan lombong arang batu bawah tanah yang berkenaan. Sistem penggelek dan sokongan khusus hendaklah dipilih mengikut keperluan keselamatan yang berkenaan dengan lombong.

Spesifikasi

Diameter penggelek

YUFENG menyediakan diameter luar pemalas impak standard 76, 89, 108, 114, 133, 168, 194 dan 219 mm. Pemilihan diameter harus mengambil kira lebar tali pinggang, kelajuan tali pinggang, beban hentaman dan reka bentuk rangka penghantar.

Padanan Lebar Tali Pinggang Penghantar

Siri penggelek boleh dipadankan dengan lebar tali pinggang penghantar kira-kira 500–2400 mm. Panjang penggelek, dimensi aci dan susunan penampan boleh disesuaikan mengikut struktur penghantar.

Ketebalan dan Kekerasan Cincin Penampan

Ketebalan dan kekerasan komponen penimbal getah atau PU boleh dilaraskan mengikut saiz ketulan bahan, ketinggian jatuh dan keamatan hentaman yang dijangkakan.

Keserasian Rangka Penghantar

YUFENG Impact Idler Rollers boleh dikonfigurasikan untuk bingkai penghantar jenis DTII, TD75 dan CEMA. Lukisan bingkai atau dimensi roller sedia ada boleh disediakan untuk penggantian dan padanan projek.

Penyerapan Impak dan Reka Bentuk Penggelek

Lapisan Penampan Elastik

Lapisan penampan getah atau poliuretana memberikan ubah bentuk elastik apabila bahan pukal jatuh ke tali pinggang, mengurangkan penghantaran terus tenaga hentaman ke bangkai tali pinggang dan struktur sokongan.

Sokongan Kesan Teragih

Menggunakan beberapa penggelek hentaman merentasi kawasan pemuatan mengagihkan daya hentaman dan bukannya menumpukan keseluruhan beban pada satu titik. Bilangan dan jarak penggelek hendaklah ditentukan mengikut berat bahan, ketinggian jatuh dan reka bentuk penghantar.

Kepekatan Roller

Pemesinan tiub dan aci yang tepat membantu mengekalkan putaran roller yang stabil di bawah beban berat. YUFENG menentukan ketumpuan cangkang penggelek ≤0.5 mm untuk konfigurasi standard yang dirujuk.

Perlindungan Galas

Labirin berbilang peringkat dan sistem pengedap sentuhan getah membantu melindungi rongga galas daripada habuk, air dan pencemaran bahan semasa operasi di stesen pemuatan pukal.

Pilihan Penyesuaian

Bahan Penampan

YUFENG menyediakan gelang penimbal getah asli, lapisan poliuretana PU integral dan konfigurasi berasaskan HDPE mengikut keperluan kesan, haus dan kakisan.

Bahan Cangkang Roller

Keluli karbon Q235 dan pilihan cangkerang keluli tahan karat 304 tersedia. Konfigurasi cangkerang HDPE juga boleh dipilih untuk persekitaran yang sensitif terhadap kakisan.

Rawatan Permukaan

Salutan elektrostatik dan galvanizing hot-dip tersedia untuk cengkerang penggelek keluli, manakala struktur luar PU atau getah boleh dibekalkan mengikut konfigurasi impak yang dipilih.

Sistem Pengedap

Struktur pengedap labirin nilon komposit dua atau tiga kali ganda boleh dikonfigurasikan dengan pengedap sentuhan getah untuk meningkatkan perlindungan habuk dan air di sekeliling pemasangan galas.

Konfigurasi Galas

Galas berketepatan tinggi domestik atau galas pelepasan SKF/FAG C3 yang diimport boleh dipilih mengikut keperluan operasi berterusan dan spesifikasi pelanggan.

Konfigurasi Persekitaran Khas

Bahan penimbal anti-statik tahan suhu rendah atau kalis api boleh ditentukan untuk aplikasi perlombongan kawasan sejuk dan bawah tanah mengikut keadaan kerja yang diperlukan.

Bahan dan Kawalan Kualiti

Cangkang Roller

Pemalas impak keluli standard menggunakan tiub keluli ERW frekuensi tinggi Q235, manakala model HDPE menggunakan bahan HDPE dara. Dimensi cangkang dan ketebalan dinding boleh dipadankan dengan beban impak yang ditentukan.

Aci Penggelek

Aci menggunakan keluli bulat pepejal ditarik sejuk 45# dalam konfigurasi standard, memberikan ketahanan terhadap lenturan di bawah hentaman berulang dan beban jejarian.

Bahan Penampan

Getah asli keanjalan tinggi atau bahan mentah poliuretana tahan haus dipilih mengikut prestasi penyerapan kejutan dan lelasan yang diperlukan.

galas

Galas bebola dalam alur pelepasan C3 menyediakan sokongan berputar untuk pemasangan roller. Pemilihan galas mempengaruhi rintangan larian, penjanaan haba dan hayat perkhidmatan.

Komponen Pengedap

Cincin labirin nilon keliatan tinggi dan pengedap getah nitril tahan cuaca digunakan untuk membantu melindungi rongga galas daripada habuk dan lembapan.

Pemeriksaan Bahan Masuk

Tiub keluli, aci, galas dan bahan penampan diambil sampel untuk sifat putaran, dimensi, penuaan dan kesan yang berkaitan sebelum memasuki bengkel pemasangan.

Penunjuk Prestasi

Item Prestasi	Keperluan Standard	Standard Ujian
Pekali Rintangan Putaran	≤0.008	ISO 15365
Gred Perlindungan Habuk & Air	IP65	Piawaian Ujian IP
Hayat Perkhidmatan Beban Dinilai	≥30,000 jam bekerja	Ujian Penuaan Dipercepat Kilang
Roller Shell Concentricity	≤0.5 mm	Ujian Penunjuk Dail
Kehilangan Lelasan Cincin Penampan Getah	≤1.0 cm³/1.61 km	ISO 4649
Membawa Masa Anti-Penuaan	≥500 h ujian penuaan suhu tinggi	Ujian Makmal Dalaman

Penyerapan impak sebenar, hayat perkhidmatan dan kapasiti beban bergantung pada diameter penggelek, bahan penampan, kekerasan, lebar tali pinggang, saiz ketulan bahan, ketinggian jatuh, kelajuan penghantaran dan persekitaran operasi.

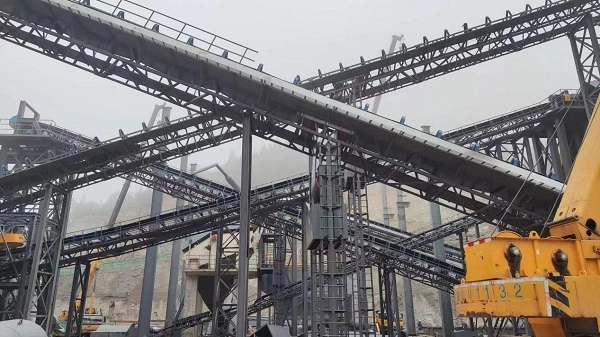

Pemasangan dan Penggantian

Pemasangan Rangka Suapan Baharu

Bingkai sokongan pemalas hentaman ditetapkan pada kedudukan kosong yang direka bentuk. Kedua-dua hujung aci penggelek dijajarkan dengan kurungan sokongan dan dikunci dengan pin atau bolt yang ditentukan. Kumpulan lengkap harus berputar dengan bebas sebelum penghantar diletakkan dalam operasi.

Susunan Kumpulan Idler Impak

Untuk titik suapan penghancur jatuh tinggi, kira-kira tiga hingga lima kumpulan pemalas hentaman boleh disusun dalam kira-kira 5 m dari kawasan pemuatan untuk mengagihkan kesan bahan pekat. Susunan yang tepat hendaklah ditentukan mengikut reka bentuk penghantar.

Penggantian Cincin Penampan

Untuk konfigurasi gelang getah bersegmen, gelang penampan individu yang rosak boleh diganti apabila struktur penggelek membenarkan. Jika tiub penggelek, aci atau galas rosak, pemasangan penggelek yang lengkap hendaklah diganti.

Keselamatan Semasa Penggantian

Penghantar mesti dihentikan dan diasingkan daripada sumber kuasanya sebelum penyelenggaraan pemalas impak. Selepas pemasangan, putaran penggelek, penguncian aci dan penjajaran tali pinggang hendaklah diperiksa sebelum memulakan semula peralatan.

Aplikasi mengikut Keadaan Memuatkan

Titik Suapan Penghancur

Pemalas impak biasanya dipasang di bawah titik pelepasan penghancur di mana batu besar atau bijih boleh jatuh dari ketinggian yang ketara dan menjana impak tertumpu pada tali pinggang penghantar.

Perlombongan dan Kuari

Pemalas impak getah dan PU boleh dipilih untuk sistem pengendalian bijih, agregat dan batu mengikut saiz ketulan bahan, ketinggian pemuatan dan kapasiti penghantar.

Simen dan Tumbuhan Agregat

Kumpulan penggelek kesan boleh menyokong bahagian penghantar yang menerima batu kapur, klinker, kerikil dan bahan pukal lain daripada peralatan penghancuran atau penyaringan.

Kawasan Pemuatan Pantai dan Bahan Kimia

Pemalas kesan HDPE boleh dipertimbangkan apabila semburan garam, kelembapan atau media kimia terpilih mewujudkan risiko kakisan untuk komponen keluli konvensional.

Perlombongan Bawah Tanah

Konfigurasi pemalas kesan kalis api dan anti-statik yang berkenaan boleh dibekalkan untuk titik pemuatan bawah tanah di mana sistem penghantar mesti memenuhi keperluan keselamatan lombong yang berkaitan.

Standard dan Dokumentasi Kualiti

Piawaian Industri Penghantar

YUFENG Impact Idler Rollers dihasilkan dengan merujuk kepada keperluan CEMA, GB/T10595 dan ISO15365 untuk peralatan penghantar dan prestasi penggelek.

Keperluan Keselamatan

Penggelek untuk aplikasi perlombongan bawah tanah boleh dikonfigurasikan mengikut keperluan keselamatan lombong arang batu yang berkaitan. Pensijilan yang berkenaan bergantung pada struktur produk dan keperluan projek tertentu.

Eksport Dokumentasi

Dokumentasi yang tersedia boleh termasuk pensijilan pengurusan kualiti ISO9001, dokumentasi eksport CE, laporan pemeriksaan bahan mentah SGS, dokumen ujian keselamatan lombong arang batu, dan laporan ujian rintangan impak dan hayat perkhidmatan mengikut konfigurasi produk.

Produk Sistem Penghantar Padan

Siri Tali Sawat

YUFENG boleh membekalkan Tali Sawat Fabrik, Tali Sawat Tali Keluli, Tali Sawat Sidewall, Tali Sawat Paip, Tali Sawat Bercorak dan Tali Sawat Atas Kasar untuk sistem pengendalian bahan pukal yang lengkap.

Penggelek Penghantar Lain

Penggelek sokongan termasuk pemalas pembawa palung, pemalas pemulangan, pemalas penjajaran sendiri dan kurungan sokongan yang sepadan untuk bahagian penghantar yang berbeza.

Aksesori Getah

Cadar getah tahan haus, getah skirting penghantar, pelekat pembaikan pemvulkanan dan kit tampalan boleh dibekalkan untuk pemasangan dan penyelenggaraan.

Siri Saluran Paip HDPE

Paip Air HDPE dan Paip Korek HDPE boleh dibekalkan untuk air tambahan dan pengangkutan buburan dalam projek perlombongan dan perindustrian.

Pemprosesan Tersuai

Diameter penggelek, ketebalan dinding cangkang, kekerasan penampan, dimensi gelang getah dan struktur pengedap boleh dilaraskan mengikut lukisan kerja pelanggan dan keadaan hentaman.

Pembungkusan dan Penyimpanan

Penggelek Kesan Diameter Kecil

Penggelek impak 76, 89 dan 108 mm boleh digabungkan dengan dawai keluli, dipasang dengan penutup pelindung pada kedua-dua hujung aci dan dibungkus dalam bekas kayu pepejal untuk pengangkutan.

Penggelek Kesan Berat Besar

Penggelek impak 168, 194 dan 219 mm boleh disusun pada palet kayu, dilindungi dengan filem plastik dan diikat untuk mengurangkan kerosakan permukaan dan pergerakan semasa pengangkutan kontena.

Pemalas Kesan HDPE

Penggelek hentaman HDPE boleh diasingkan dengan buih atau bahan kusyen lain untuk mengelakkan perlanggaran dan kerosakan permukaan semasa memuat dan memunggah.

Keperluan Penyimpanan

Penggelek impak hendaklah disimpan secara mendatar pada palet dengan ketinggian susunan tidak lebih daripada 1.2 m. Komponen penampan getah dan PU hendaklah dilindungi daripada cahaya matahari langsung yang berpanjangan, suhu tinggi, air hujan dan keadaan lain yang boleh mempercepatkan penuaan bahan.

Cara Memilih Penggelek Idler Impak yang Betul

Ketinggian Jatuh Bahan

Ketinggian jatuh bahan adalah parameter penting kerana jarak jatuh yang lebih tinggi menjana tenaga impak yang lebih besar. Bahan penampan dan susunan penggelek impak hendaklah dipilih mengikut ketinggian pemuatan sebenar.

Saiz Ketulan Bahan

Bahan ketulan yang besar dan tajam memerlukan penyerapan hentaman yang lebih kuat dan mungkin lebih sesuai untuk struktur hentaman PU atau getah bertetulang daripada penggelek standard.

Lebar Tali Pinggang Penghantar

Sediakan lebar tali pinggang penghantar dan dimensi bingkai sedia ada supaya panjang penggelek, diameter, konfigurasi aci dan struktur sokongan boleh dipadankan dengan betul.

Persekitaran Kerja

Kelembapan, semburan garam, pendedahan kimia, pemasangan luar dan suhu perlu dipertimbangkan apabila memilih keluli karbon, keluli tergalvani, keluli tahan karat, HDPE atau bahan penimbal khusus.

Kaedah Penyelenggaraan yang Diperlukan

Reka bentuk gelang getah bersegmen boleh dipertimbangkan di mana gelang penimbal boleh diganti lebih disukai, manakala konfigurasi PU integral mungkin lebih sesuai apabila lapisan luar tahan haus berterusan diperlukan.

Minta Sebutharga Penggelek Idler Impak

Parameter Teknikal yang Diperlukan

Untuk sebut harga kilang yang tepat, sediakan lebar tali pinggang penghantar yang dipadankan, diameter luar penggelek, jenis pemalas impak, ketinggian jatuh bahan, saiz ketulan bahan, persekitaran kerja, jumlah kuantiti pesanan dan pelabuhan penghantaran sasaran.

Jurutera teknikal YUFENG boleh menilai diameter penggelek, bahan cangkerang, struktur penampan, galas, sistem pengedap dan rangka sokongan yang sesuai mengikut keadaan pemuatan.

Maklumat Hubungan Global YUFENG

E-mel

jayce@yuphengbelt.com

WhatsApp / WeChat / Mudah Alih

+86 15318787602

Alamat Kilang

Xiagou Villege, ETDZ, Qingdao, Shandong, China

View as

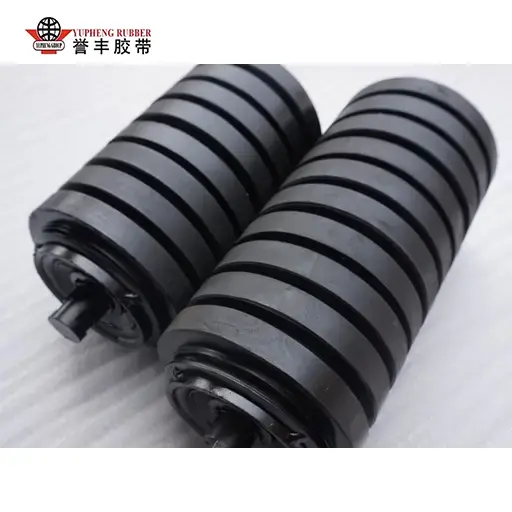

Penggelek Idler Impak Gelang Getah

Melindungi tali pinggang penghantar daripada hentaman bahan berat, YUFENG Rubber Ring Impact Idler Roller menggunakan gelang getah anjal bersegmen untuk menyerap hentakan dan mengagihkan tekanan zon pemuatan dengan lebih sekata. Pengedap labirin tiga lapisan membantu melindungi galas daripada habuk dan air, manakala operasi yang boleh dipercayai dari -30°C hingga +80°C menjadikannya sesuai untuk arang batu, kuari, simen, kuasa dan penghantar pelabuhan yang mengendalikan bahan pukal berketinggian tinggi.

Lihat Lagi >> Hantar Pertanyaan >>

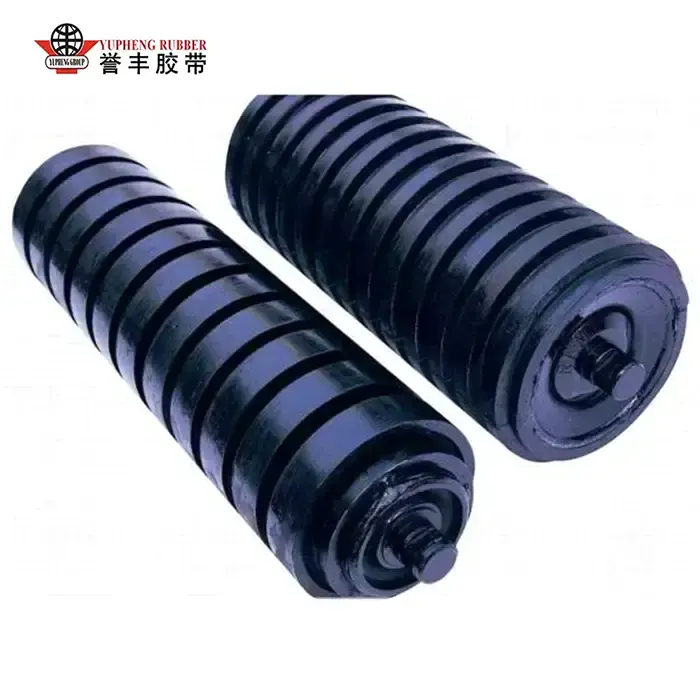

Penggelek Pemalas Kesan Tugas Berat

Dicipta untuk keadaan pemuatan yang melampau, YUFENG Heavy Duty Impact Idler Roller menyediakan penyerapan hentakan yang kuat dan perlindungan tali pinggang dalam zon penghantaran bahan berat yang jatuh tinggi. Struktur paip keluli yang menebal, gelang penimbal elastik berbilang baris dan sistem pengedap termaju memberikan kapasiti beban tinggi, rintangan hentaman dan operasi yang boleh dipercayai dari -35°C hingga +85°C. Diameter, panjang, ketebalan gelang getah dan jarak tersuai tersedia untuk aplikasi perlombongan, simen, kuasa dan pelabuhan.

Lihat Lagi >> Hantar Pertanyaan >>

YUFENG ialah pengilang dan pembekal Penggelek Idler Impak profesional di China. Kami mempunyai pasukan jualan yang berpengalaman, juruteknik profesional, dan pasukan perkhidmatan selepas jualan.

Cadangan Berita

Kelebihan Tali Sawat Tali Keluli Lihat Lagi >>

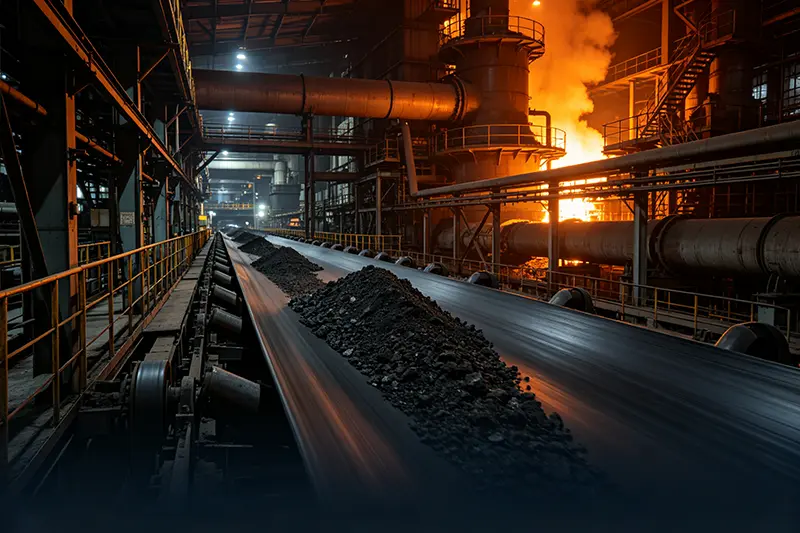

Apakah senario aplikasi untuk tali pinggang penghantar kord keluli?Lihat Lagi >>

Proses Pengeluaran Tali Penghantar Getah Lihat Lagi >>

Kumpulan Besar Tali Penghantar Kord Keluli Dieksport ke Senegal untuk Menyokong Pengangkutan Bahan Perlombongan Lihat Lagi >>

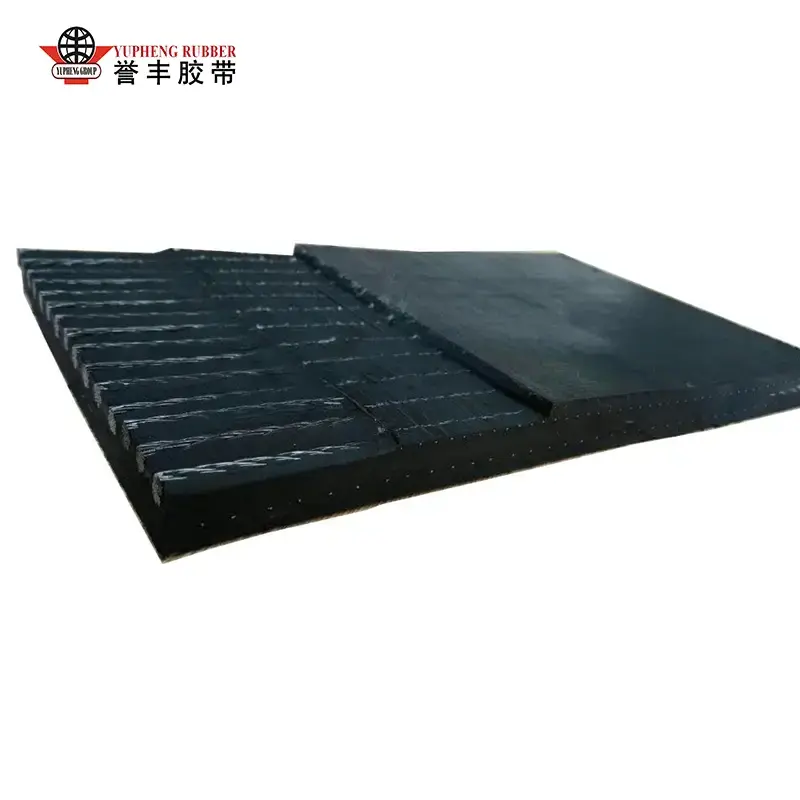

Apa yang Menjadikan Tali Penghantar Kord Keluli Am Boleh Dipercayai untuk Operasi Tugas Berat?Lihat Lagi >>
