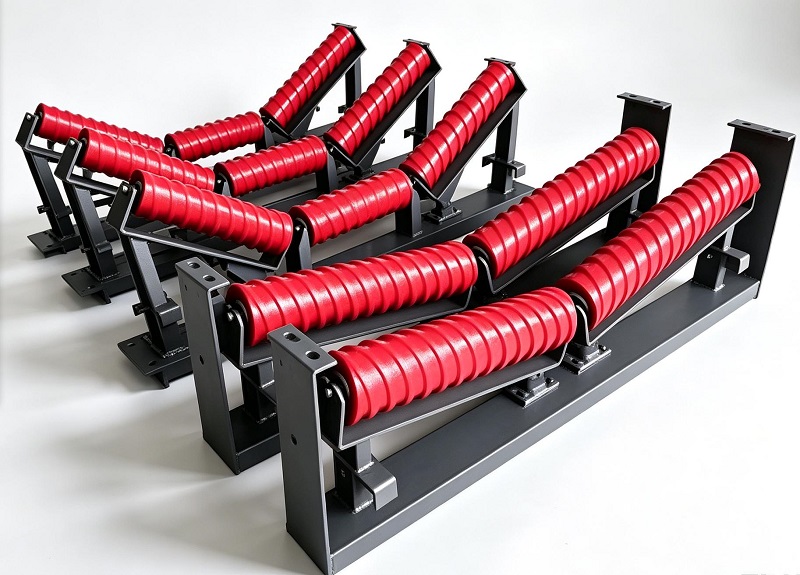

Pengeluar Rangka Idler Penghantar Utama untuk Sistem Perlombongan dan Pengendalian Bahan Pukal

Kerangka Idler Conveyor ialah struktur sokongan yang digunakan untuk memasang dan meletakkan penggelek penghantar pada sistem penghantar tali pinggang. Ia menghubungkan pemalas palung, pemalas balik, pemalas hentaman dan pemalas penjajaran sendiri dengan struktur penghantar, memastikan penggelek mengekalkan penjajaran yang betul dan memberikan sokongan yang stabil untuk tali pinggang larian.

Semasa operasi penyampaian berterusan, rangka pemalas membawa berat bahan pukal, ketegangan tali pinggang dan daya hentaman yang dijana pada titik pemuatan. Bingkai yang direka bentuk dengan tidak betul boleh menyebabkan salah jajaran roller, masalah pengesanan tali pinggang, haus tidak sekata dan masa henti yang tidak dijangka. Oleh itu, memilih struktur sokongan yang boleh dipercayai adalah penting untuk meningkatkan kestabilan sistem penghantar.

YUFENG mengeluarkan siri lengkap Idler Frame mengikut TD75, DT II(A), CEMA dan keperluan berkaitan ISO. Menggunakan keluli Q235/Q355 berkualiti tinggi, proses kimpalan ketepatan dan rawatan anti-karat pilihan, bingkai YUFENG digunakan secara meluas dalam projek perlombongan, kuari, simen, loji kuasa, pelabuhan dan pengendalian bahan pukal.

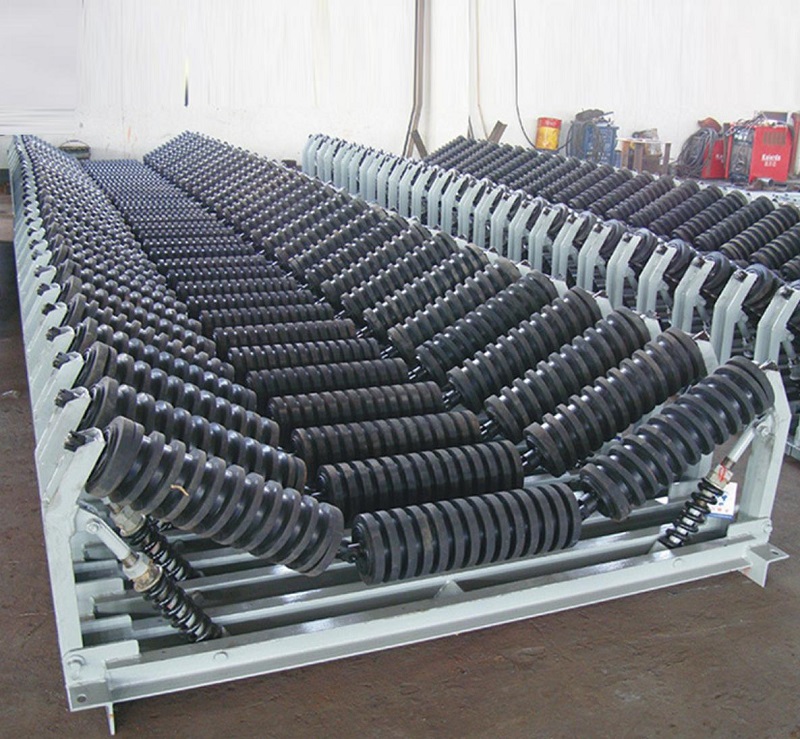

Jenis Rangka Berbeza untuk Pelbagai Bahagian Penghantar

Bahagian penghantar yang berbeza memerlukan struktur sokongan yang berbeza. YUFENG menyediakan pelbagai reka bentuk bingkai mengikut kedudukan pemasangan, keadaan pemuatan dan keperluan persekitaran.

Melalui Bingkai Idler

Bingkai pemalas palung dipasang terutamanya pada bahagian pembawa penghantar tali pinggang. Struktur tiga penggelek membentuk bentuk palung yang menyokong bahan pukal dan meningkatkan kapasiti penghantaran. Sudut palung piawai termasuk 20°, 30°, 35° dan 45°.

Jenis ini biasanya digunakan dalam lombong arang batu, loji agregat, kilang simen dan sistem pengangkutan bahan pukal di mana sokongan bahan berterusan diperlukan.

Kembalikan Bingkai Idler

Rangka pemalas balik dipasang pada bahagian belakang sistem penghantar untuk menyokong tali pinggang kosong selepas pelepasan bahan. Struktur ringkasnya memberikan ketegaran yang mencukupi sambil membenarkan penggantian roller yang mudah dan pemeriksaan rutin.

Oleh kerana bahagian pemulangan membawa beban yang lebih sedikit berbanding dengan bahagian pembawa, reka bentuk ringan biasanya dipilih untuk mengurangkan berat keseluruhan struktur penghantar.

Bingkai Idler Menjajarkan Kendiri

Bingkai pemalas penjajaran sendiri direka untuk membetulkan sisihan tali pinggang semasa operasi. Apabila pergerakan tali pinggang beralih dari garis tengah, mekanisme sokongan berputar menjana daya panduan untuk membantu memulihkan pengesanan tali pinggang biasa.

Ia sesuai untuk penghantar jarak jauh, titik pemindahan dan aplikasi di mana pengembaraan tali pinggang mungkin kerap berlaku.

Kesan Idler Frame

Rangka pemalas kesan menggunakan pembinaan keluli bertetulang untuk kawasan yang terdedah kepada kesan bahan yang kuat. Ia biasanya dipasang di tempat makan di mana bijih, arang batu atau agregat bersaiz besar jatuh ke tali pinggang penghantar.

Struktur yang diperkukuh berfungsi bersama-sama dengan penggelek impak untuk menyerap kejutan pemuatan dan mengurangkan risiko ubah bentuk di bawah keadaan tugas berat.

Bingkai Jenis H yang digantung

Bingkai pemalas jenis H yang digantung menggunakan kaedah pemasangan gantung tanpa memerlukan pemasangan asas tradisional. Reka bentuk modularnya membolehkan pelarasan dan pemasangan lebih mudah dalam ruang terhad.

Ia biasanya digunakan dalam terowong perlombongan bawah tanah, penghantar mudah alih dan projek di mana fleksibiliti pemasangan adalah penting.

Bingkai Idler Bergalvani

Untuk persekitaran kerja luar atau menghakis, YUFENG menyediakan bingkai pemalas bergalvani celup panas. Permukaan tergalvani meningkatkan ketahanan karat dan membantu memanjangkan hayat perkhidmatan di pelabuhan pantai, loji kimia dan limbungan stok terbuka.

Pemilihan Berdasarkan Keadaan Kerja Penghantar

Memilih Kerangka Idler Conveyor yang betul bergantung kepada beberapa faktor termasuk lebar tali pinggang, berat bahan, tahap hentaman, panjang penghantar dan persekitaran pemasangan.

Untuk pengangkutan bahan pukal standard, bingkai pemalas palung menyediakan sokongan pembawa yang stabil. Untuk aplikasi perlombongan berat dengan bahan ketulan besar, bingkai hentaman bertetulang disyorkan di zon pemuatan untuk mengendalikan daya hentaman mengejut.

Sistem penghantar jarak jauh biasanya memerlukan bingkai penjajaran sendiri pada selang waktu yang betul untuk mengurangkan sisihan tali pinggang. Untuk persekitaran yang menghakis pantai atau kimia, rawatan tergalvani membantu meningkatkan rintangan kakisan dan mengurangkan keperluan penyelenggaraan.

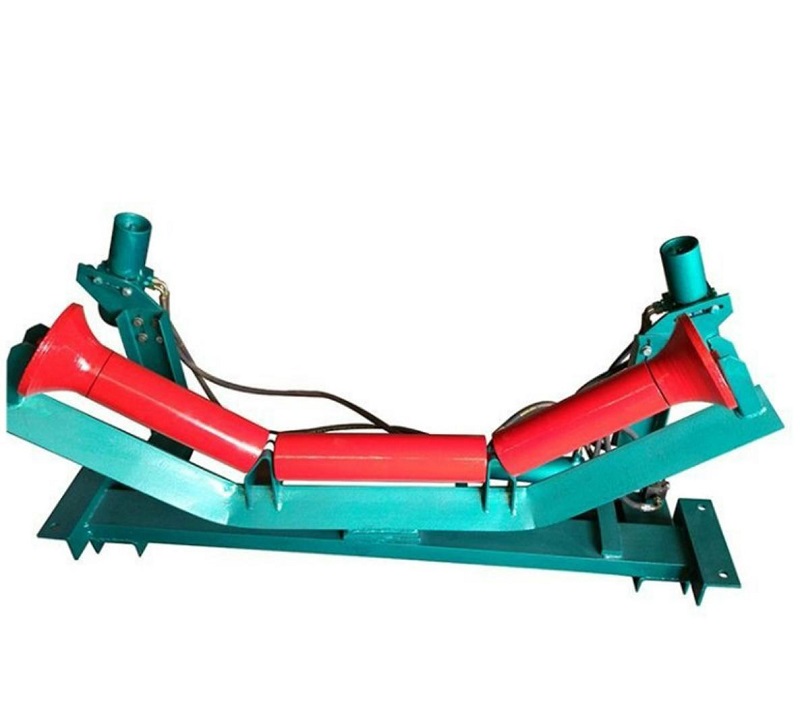

Struktur Teknikal dan Pilihan Tersuai

YUFENG Conveyor Idler Frame boleh disesuaikan mengikut lukisan pelanggan, spesifikasi penghantar dan keadaan projek. Konfigurasi struktur yang berbeza tersedia untuk dipadankan dengan pelbagai reka bentuk penghantar.

Bahan rangka boleh dipilih daripada keluli karbon Q235 untuk aplikasi standard atau keluli berkekuatan tinggi Q355 untuk sistem penghantar tugas berat. Rawatan permukaan termasuk pengecatan elektrostatik dan galvanizing hot-dip mengikut keperluan persekitaran.

Pelanggan boleh menyesuaikan sudut palung, dimensi pelekap, ketinggian bingkai, kedudukan lubang dan kaedah pemasangan. Aksesori tambahan seperti aci pemalas, klip spring dan bolt berkekuatan tinggi juga boleh dibekalkan bersama.

Kelebihan Prestasi Bingkai Idler YUFENG

YUFENG Conveyor Idler Frame memfokuskan pada kebolehpercayaan struktur, ketepatan dimensi dan kestabilan operasi jangka panjang. Setiap bingkai direka untuk mengurangkan keperluan penyelenggaraan penghantar dan menyokong pengangkutan bahan berterusan di bawah keadaan kerja yang berbeza.

Struktur Kuat dan Kimpalan Boleh Dipercayai

YUFENG menggunakan bahan keluli Q235 dan Q355 yang berkelayakan untuk mengeluarkan bingkai pemalas. Berbanding dengan bahan dinding nipis berkualiti rendah, keluli berkekuatan tinggi memberikan rintangan yang lebih baik terhadap ubah bentuk di bawah beban berat dan keadaan hentaman.

Proses kimpalan profesional memastikan jahitan kimpalan seragam dan kekuatan struktur yang stabil. Pemeriksaan kimpalan dilakukan sebelum penghantaran untuk mengurangkan risiko yang disebabkan oleh kimpalan yang tidak lengkap, retak atau ubah bentuk struktur.

Kedudukan Pemasangan Roller Tepat

Ketepatan pemasangan bingkai pemalas secara langsung mempengaruhi operasi tali pinggang penghantar. YUFENG mengawal dimensi pelekap dan kedudukan lubang mengikut spesifikasi berkaitan TD75, DT II(A) dan CEMA.

Kedudukan yang tepat membantu penggelek mengekalkan penjajaran yang betul, mengurangkan haus penggelek yang tidak sekata, sisihan tali pinggang dan rintangan operasi tambahan.

Perlindungan Permukaan Fleksibel

Persekitaran yang berbeza memerlukan kaedah perlindungan kakisan yang berbeza. Bingkai standard boleh menggunakan salutan semburan lekatan tinggi, manakala rawatan tergalvani hot-dip tersedia untuk keadaan luar, pantai dan menghakis kimia.

Rawatan permukaan meningkatkan rintangan karat dan membantu mengekalkan prestasi yang stabil semasa operasi jangka panjang.

Reka Bentuk Penyelenggaraan Mudah

Struktur piawai bingkai YUFENG membolehkan pemasangan dan penggantian roller yang mudah. Operator boleh menyelesaikan penyelenggaraan rutin tanpa pengubahsuaian rumit struktur penghantar.

Reka bentuk modular seperti bingkai jenis H yang digantung memberikan fleksibiliti tambahan untuk aplikasi bawah tanah dan ruang terhad.

Komponen Sistem Penghantar yang Serasi

YUFENG Conveyor Idler Frame boleh dipadankan dengan pelbagai komponen penghantar termasuk penggelek palung, penggelek balik, penggelek impak, pembersih tali pinggang, katil impak dan tali pinggang penghantar.

Keserasian ini membantu pelanggan membeli komponen sistem penghantar yang lengkap daripada satu pembekal dan memudahkan pengurusan projek.

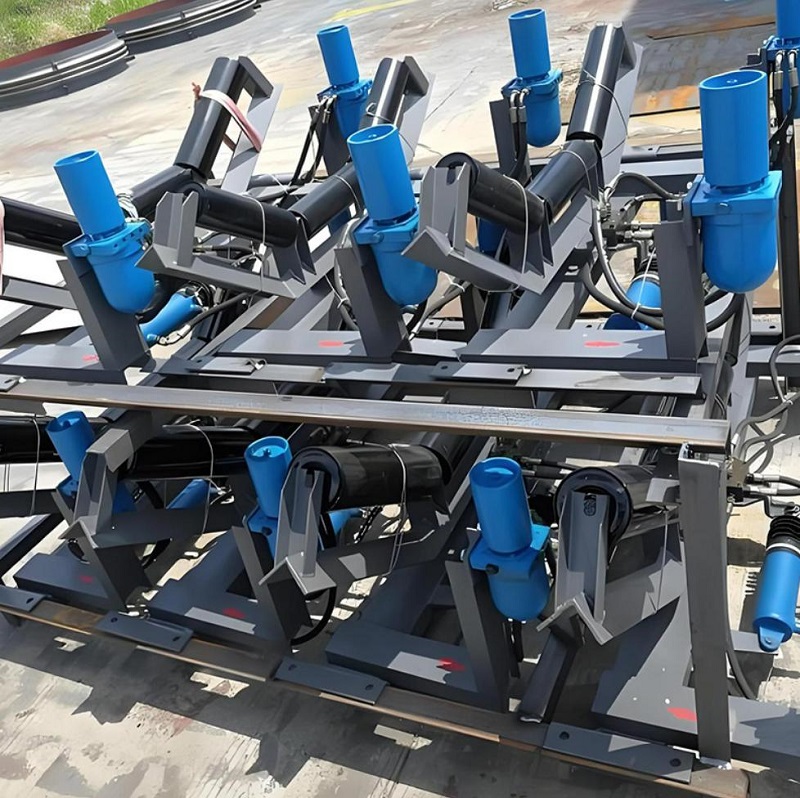

Conveyor Idler Frame Supporting Products

Panduan Pemasangan dan Pentauliahan

Pemasangan bingkai yang betul adalah penting untuk mencapai prestasi penghantar yang stabil. YUFENG mengesyorkan menyemak kedudukan pemasangan, penjajaran dan keadaan pengikat sebelum operasi peralatan.

LANGKAH 01

Pemasangan Bingkai Tetap

Untuk bingkai pemalas palung dan pemulangan, pasangkan bingkai pada rasuk penghantar dan ketatkan semua bolt berkekuatan tinggi. Bingkai yang dipasang pada bahagian penghantar yang sama hendaklah kekal selari dan sejajar dengan garisan tengah penghantar.

Selepas membetulkan bingkai, pasang pemalas dan periksa sama ada penggelek berputar dengan lancar tanpa rintangan yang tidak normal.

LANGKAH 02

Pemasangan Bingkai Menjajarkan Sendiri

Bingkai penjajaran sendiri hendaklah dipasang pada selang waktu yang sesuai mengikut keperluan reka bentuk penghantar. Mekanisme berputar mesti kekal fleksibel dan tidak boleh dikunci semasa pemasangan.

Selepas pentauliahan, perhatikan prestasi penjejakan tali pinggang dan sahkan bahawa fungsi pembetulan kendiri beroperasi dengan betul.

LANGKAH 03

Pemasangan Rangka Kesan

Bingkai pemalas impak hendaklah dipasang di tempat penyusuan bahan di mana bahan yang jatuh menghasilkan daya hentaman yang kuat. Kaedah penetapan bertetulang mungkin diperlukan mengikut keadaan pemuatan sebenar.

Sebelum operasi, periksa sama ada bingkai kekal lurus dan bebas daripada ubah bentuk.

LANGKAH 04

Pemeriksaan Rutin

Pemeriksaan tetap harus termasuk memeriksa jahitan kimpalan, bolt, keadaan salutan permukaan dan kemungkinan ubah bentuk. Bolt yang longgar hendaklah diketatkan serta-merta, manakala bingkai yang rosak perlu dibaiki atau diganti mengikut masa.

Produk Padanan untuk Sistem Penghantar

YUFENG menyediakan produk sokongan bersepadu untuk projek penghantaran bahan pukal, membantu pelanggan membina penyelesaian penghantar yang lengkap.

Produk Penggelek Penghantar

Produk sokongan termasuk pemalas palung, pemalas balik, pemalas hentaman, pemalas pembersihan diri lingkaran, pemalas cakera getah dan pemalas penjajaran sendiri.

Aksesori Penghantar

YUFENG membekalkan katil impak penghantar, pembersih tali pinggang, getah skirt, kepingan getah tahan haus dan aksesori lain untuk meningkatkan prestasi penghantar.

Penyelesaian Tali Pinggang Penghantar Lengkap

Tali pinggang penghantar yang tersedia termasuk tali pinggang penghantar fabrik EP, tali pinggang penghantar kord keluli, tali pinggang tenunan pepejal PVC/PVG tambang dan tali pinggang berlubang chevron.

Pemilihan Bahan dan Pemeriksaan Kualiti

Kualiti bahan secara langsung mempengaruhi hayat perkhidmatan dan keselamatan struktur sokongan penghantar. YUFENG memilih bahan yang boleh dipercayai dan melakukan prosedur pemeriksaan sebelum penghantaran.

Bahan Keluli

Bingkai utama menggunakan keluli karbon Q235B untuk aplikasi standard dan keluli aloi rendah berkekuatan tinggi Q355B untuk projek penghantar tugas berat yang memerlukan kapasiti beban yang lebih tinggi.

Rawatan Permukaan

Rawatan permukaan yang tersedia termasuk lukisan semburan epoksi elektrostatik dan galvanizing hot-dip. Pelanggan boleh memilih perlindungan yang sesuai mengikut persekitaran operasi.

Pengikat dan Bahan Kimpalan

Bolt gred 8.8 berkekuatan tinggi, pencuci spring dan nat anti longgar digunakan untuk pemasangan yang boleh dipercayai. Bahan kimpalan dipilih mengikut keperluan logam asas untuk memastikan kekuatan struktur.

Setiap kumpulan pengeluaran menjalani pemeriksaan penampilan, pengukuran dimensi dan pemeriksaan kualiti kimpalan. Produk dengan ubah bentuk, kimpalan yang hilang atau sisihan dimensi ditolak sebelum penghantaran.

Piawaian dan Pensijilan

YUFENG Conveyor Idler Frame dihasilkan mengikut piawaian peralatan penghantar yang diiktiraf termasuk spesifikasi reka bentuk GB/T10595-2017, TD75 dan DT II(A). Produk juga direka bentuk dengan merujuk kepada keperluan penghantar antarabangsa CEMA dan ISO.

Untuk projek antarabangsa, YUFENG boleh menyediakan pensijilan pengurusan kualiti ISO9001:2015, pensijilan CE, laporan pemeriksaan SGS dan dokumen teknikal lain mengikut keperluan pelanggan.

Penunjuk Prestasi Teknikal

Item Prestasi	Keperluan Standard	Asas Ujian
Pesongan Dibenarkan Bingkai Di Bawah Beban Dikadar	≤1/1000 rentang	Ujian Beban Statik Kilang
Kualiti Jahitan Kimpalan	Tiada retak, penembusan tidak lengkap atau kemasukan sanga	Pemeriksaan Bintik Visual & Ultrasonik
Ketebalan Lapisan Galvanizing Hot-Dip	≥65 μm	Ujian Tolok Ketebalan Magnetik
Toleransi Kedudukan Lubang Pemasangan	±1.5 mm	Pemeriksaan Dimensi

Pembungkusan dan Penyimpanan

YUFENG menggunakan kaedah pembungkusan yang sesuai untuk melindungi bingkai semasa pengangkutan antarabangsa.

Bingkai kuantiti standard diikat dengan jalur keluli, diletakkan di atas palet kayu tugas berat dan ditutup dengan filem plastik kalis air. Bingkai kelompok kecil yang disesuaikan dibungkus dalam bekas kayu papan lapis untuk mengelakkan ubah bentuk perlanggaran.

Semasa penyimpanan, produk hendaklah disimpan di dalam gudang yang kering dan berventilasi. Pendedahan luar jangka panjang tanpa perlindungan kalis air harus dielakkan untuk mengelakkan kerosakan salutan dan kakisan keluli.

Cara Mendapatkan Sebutharga Cepat

Untuk mengesyorkan model Kerangka Idler Conveyor yang betul dan memberikan sebut harga yang tepat, pelanggan harus menyediakan lebar tali pinggang penghantar, jenis bingkai yang diperlukan, sudut palung, keperluan rawatan permukaan dan persekitaran aplikasi.

Maklumat tambahan termasuk perlombongan, pelabuhan, simen atau aplikasi bawah tanah, kuantiti pesanan dan pelabuhan destinasi akan membantu jurutera YUFENG memilih struktur yang sesuai dan menyediakan penyelesaian sebut harga yang cekap.

Soalan Lazim

Bagaimanakah cara saya memilih jenis bingkai pemalas yang betul?

Pemilihan bergantung pada bahagian penghantar, beban bahan, tahap impak dan persekitaran kerja. Bingkai palung digunakan untuk membawa bahagian, bingkai kembali menyokong tali pinggang kosong, dan bingkai impak disyorkan untuk kawasan pemuatan.

Bolehkah YUFENG menyesuaikan bingkai pemalas mengikut lukisan?

ya. YUFENG boleh menyesuaikan dimensi bingkai, lubang pelekap, kaedah pemasangan dan rawatan permukaan mengikut lukisan pelanggan dan keperluan penghantar.

Apakah bahan yang digunakan untuk bingkai pemalas YUFENG?

Bingkai standard menggunakan keluli karbon Q235, manakala keluli berkekuatan tinggi Q355 tersedia untuk aplikasi tugas berat. Perlindungan permukaan boleh termasuk lukisan semburan atau galvanizing hot-dip.

Adakah bingkai YUFENG serasi dengan sistem penghantar CEMA?

ya. YUFENG mereka bentuk bingkai pemalas mengikut TD75, DT II(A), CEMA dan keperluan sistem penghantar yang berkaitan untuk aplikasi antarabangsa.

Apakah sijil yang boleh diberikan oleh YUFENG?

YUFENG boleh menyediakan laporan pemeriksaan ISO9001:2015, CE, SGS dan dokumen teknikal yang berkaitan mengikut keperluan projek. Produk juga dihasilkan dengan merujuk kepada piawaian CEMA dan boleh menyokong keperluan projek berkaitan MSHA dan TUV.

Maklumat Hubungan Global YUFENG

Untuk penyelesaian rangka pemalas penghantar, komponen penghantar tersuai dan sistem pengendalian bahan pukal yang lengkap, YUFENG menyediakan sokongan teknikal profesional dan perkhidmatan eksport global.

e-mel: jayce@yuphengbelt.com

WhatsApp / WeChat / Mudah Alih: +86 15318787602

Alamat Kilang:Kampung Xiagou, ETDZ, Qingdao, Shandong, China

YUFENG mengalu-alukan syarikat perlombongan, pengedar peralatan penghantar, kontraktor kejuruteraan dan rakan kongsi industri di seluruh dunia untuk menghubungi kami untuk penyelesaian penghantar tersuai dan sebut harga kilang.

YUFENG ialah pengilang dan pembekal Kerangka Idler Penghantar profesional di China. Kami mempunyai pasukan jualan yang berpengalaman, juruteknik profesional, dan pasukan perkhidmatan selepas jualan.
