Pengeluar Takal Penghantar untuk Perlombongan dan Sistem Pengendalian Bahan Pukal
YUFENG Takal Penghantar, juga dikenali sebagai gendang penghantar, ialah penghantaran kuasa utama dan komponen arah tali pinggang yang digunakan dalam sistem penghantar tali pinggang. Ia dipasang daripada cangkerang keluli, aci utama, cakera hujung, hab, pemasangan galas dan lapisan ketinggalan pilihan. Struktur takal yang berbeza dipilih mengikut fungsi penghantar, ketegangan tali pinggang, keadaan bahan, dan sudut pembalut tali pinggang yang diperlukan.
YUFENG menyediakan takal pemacu, ekor, bengkok, snub, pembersihan diri sayap, ambilan, seramik ketinggalan, getah dan takal penghantar tergalvani untuk perlombongan, simen, pelabuhan, loji kuasa, pemprosesan agregat dan aplikasi penghantaran bahan pukal lain. Diameter takal standard berjulat dari Φ200 hingga Φ2000 mm, dengan lebar tali pinggang dari 500–2600 mm dan dimensi aci, ketinggalan dan struktur boleh disesuaikan mengikut lukisan pelanggan.
Jenis mengikut Fungsi Sistem

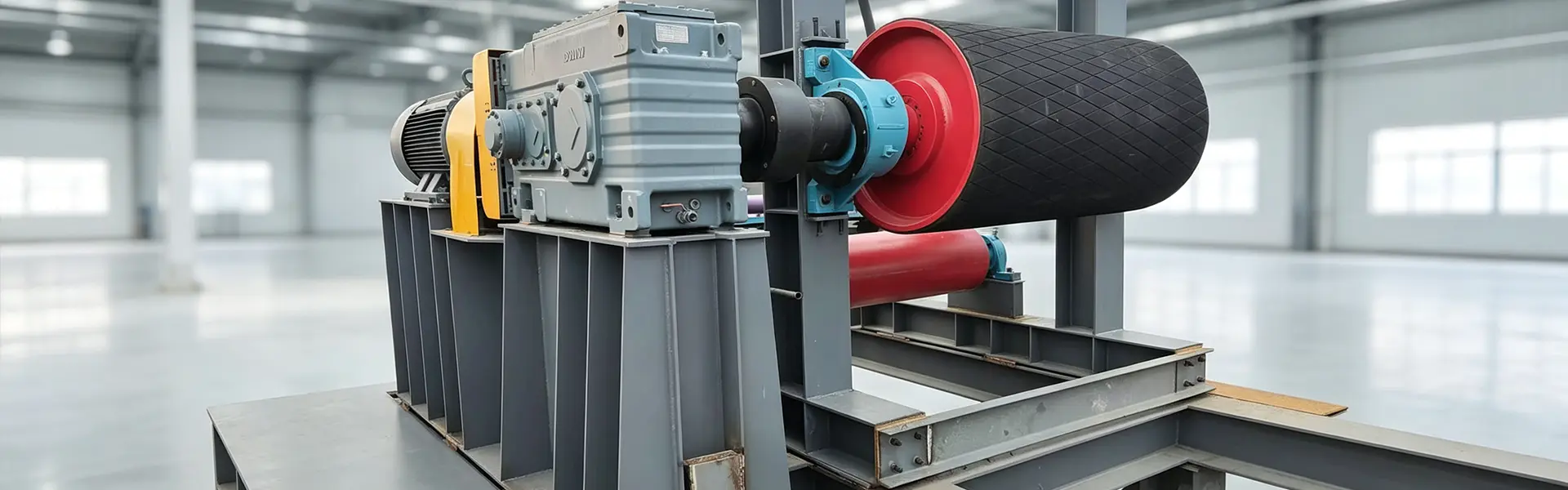

Takal Kepala Pandu
Takal pemacu memindahkan tork motor ke tali pinggang penghantar dan biasanya dipasang pada hujung kepala penghantar. Lagging getah atau seramik boleh ditambah untuk meningkatkan geseran sentuhan antara takal dan tali pinggang, yang amat penting untuk sistem penghantar tegangan tinggi dan beban berat.

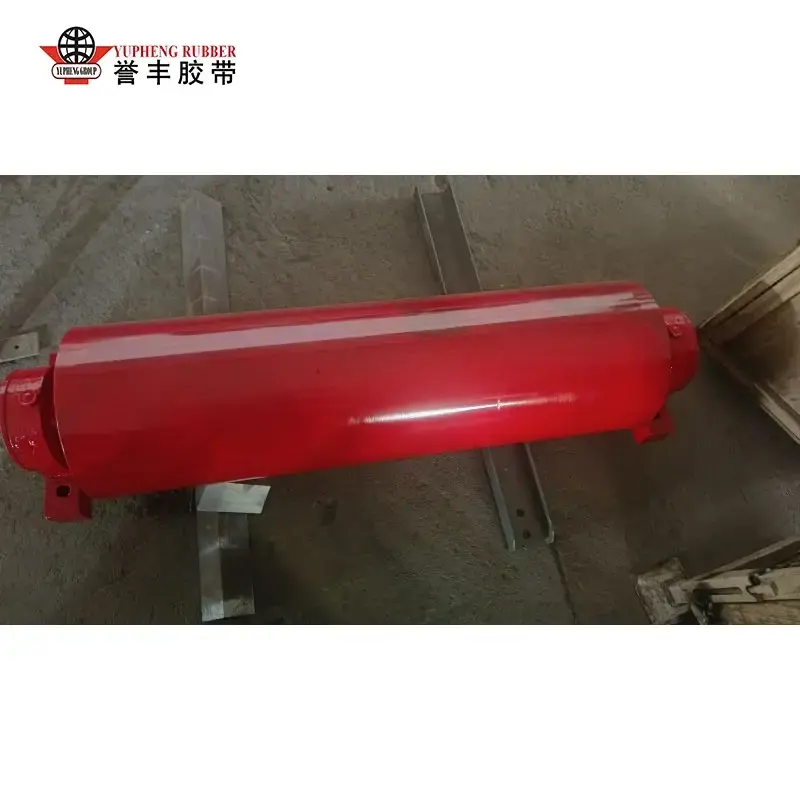

Takal Ekor
Takal ekor dipasang di hujung penghantar yang bertentangan dan menukar arah tali pinggang apabila tali pinggang memasuki bahagian pemulangan. Ia boleh dibekalkan dengan cangkerang licin untuk bahan yang agak kering atau struktur pembersihan diri sayap untuk aplikasi di mana pengumpulan bahan di sekeliling takal menjadi kebimbangan.
Bengkok atau Takal Snub
Takal bengkok dan snub ialah gendang tambahan yang digunakan untuk menukar laluan tali pinggang dan meningkatkan sudut lilitan tali pinggang di sekeliling takal pemacu. Mereka boleh membantu meningkatkan pemindahan kuasa dan mengurangkan gelinciran tali pinggang dalam sistem penyampaian tegangan tinggi.
Takal Pembersih Diri Sayap
Takal sayap menggunakan struktur sayap terbuka yang membolehkan bahan bawa balik melekit melalui ruang antara sayap. Ia sesuai untuk pasir basah, tanah liat dan bahan lain yang mungkin terkumpul di sekitar takal cangkang pepejal konvensional.
Takal Pengambilan
Takal ambil digunakan dengan susunan penegangan untuk mengimbangi pemanjangan tali pinggang dan mengekalkan ketegangan operasi yang diperlukan. Ia sesuai untuk penghantar panjang di mana perubahan ketegangan tali pinggang semasa operasi mesti dikawal.
| Jenis Takal | Fungsi Teras | Keadaan Kerja Berkenaan |
|---|---|---|
| Takal Kepala Pandu | Penghantaran kuasa dan penglibatan tali pinggang anti-gelincir | Perlombongan tugas berat dan penghantar pelabuhan jarak jauh |
| Takal Ekor | Perubahan arah tali pinggang dan sokongan hujung ekor | Suapan penghantar dan bahagian akhir kembali |
| Takal Bengkok / Snub | Meningkatkan sudut lilitan tali pinggang di sekeliling takal pemacu | Susun atur penghantar tegangan tinggi dan kompleks |
| Takal Pembersih Diri Sayap | Membenarkan bahan bawa balik melekit melarikan diri | Pasir basah, tanah liat dan bahan pukal melekit |
| Takal Pengambilan | Mengekalkan ketegangan tali pinggang dan mengimbangi pemanjangan | Penghantar jarak jauh dengan sistem penegang |

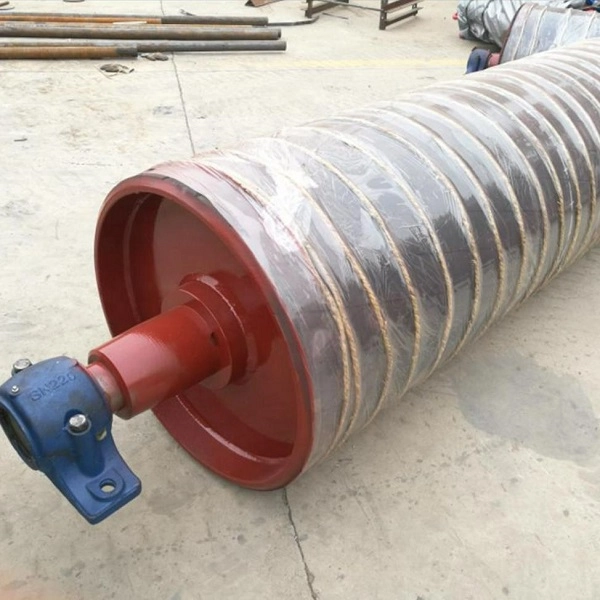

Struktur dan Konfigurasi Permukaan

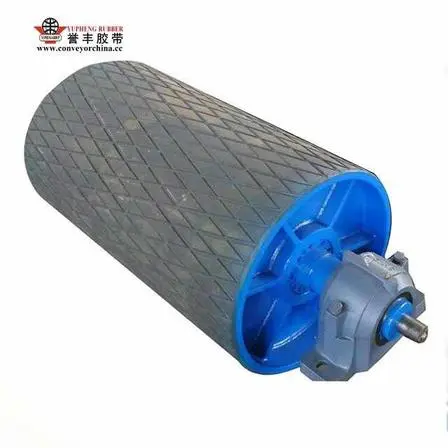

Takal Pemacu Lagged Getah
Takal pemacu tertinggal getah menggunakan lapisan getah tervulkan pada permukaan dram untuk memperbaiki geseran antara takal dan tali pinggang penghantar. Corak lagging berlian atau chevron boleh dipilih mengikut keadaan saliran, daya tarikan dan operasi.
Takal Ekor Licin
Takal licin menggunakan cangkerang keluli biasa tanpa lapisan ketinggalan dan sesuai untuk aplikasi di mana daya tarikan pemacu tambahan tidak diperlukan. Ia boleh digunakan untuk kedudukan pengembalian hujung ekor dan tali pinggang konvensional.
Takal Tugas Berat Lagged Seramik
Ketinggalan seramik menggunakan blok seramik tahan haus terbenam untuk meningkatkan geseran permukaan dan rintangan haus. Ia boleh dipilih untuk aplikasi tegangan tinggi yang terdedah kepada kelembapan atau keadaan operasi yang melelas.
Takal Anti-Kakisan Bergalvani
Takal lengkap menerima rawatan permukaan bergalvani celup panas untuk meningkatkan rintangan kakisan. Konfigurasi ini sesuai untuk limbungan luar, persekitaran pantai dan sistem pengangkutan yang terdedah kepada udara lembap atau semburan garam.
Takal Pembersih Diri Sayap
Konfigurasi sayap terbuka mengurangkan jumlah bahan yang terperangkap di sekeliling permukaan takal dengan membenarkan bahan bawa balik dilepaskan melalui celah antara sayap.
Spesifikasi
Diameter Takal
YUFENG menyediakan diameter dram standard bagiΦ200, Φ320, Φ400, Φ500, Φ630, Φ800, Φ1000, Φ1250, Φ1600 dan Φ2000 mm. Diameter takal akhir hendaklah dipilih mengikut pembinaan tali pinggang, ketegangan tali pinggang, kedudukan takal dan reka bentuk penghantar.
Padanan Lebar Tali Pinggang Penghantar
Julat takal boleh dipadankan dengan lebar tali pinggang penghantar dari kira-kira500–2600 mm. Panjang aci, lebar cangkerang dan dimensi hab boleh dilaraskan mengikut rangka penghantar dan susunan tali pinggang.
Konfigurasi Aci
Aci utama boleh disesuaikan mengikut ketegangan tali pinggang maksimum, diameter takal, susunan galas dan beban penghantar. Dimensi aci hendaklah disahkan melalui reka bentuk penghantar atau lukisan kejuruteraan pelanggan.
Ketebalan dan Bahan Lagging
Getah, seramik dan konfigurasi ketinggalan lain boleh dipilih mengikut geseran yang diperlukan, rintangan haus, saliran dan persekitaran operasi.
Perumahan Galas
Perumah galas pisah yang diperbuat daripada besi tuang atau plat keluli boleh dikonfigurasikan mengikut keperluan pemasangan. Struktur pengedap direka untuk mengurangkan kemasukan habuk dan lembapan ke dalam pemasangan galas.

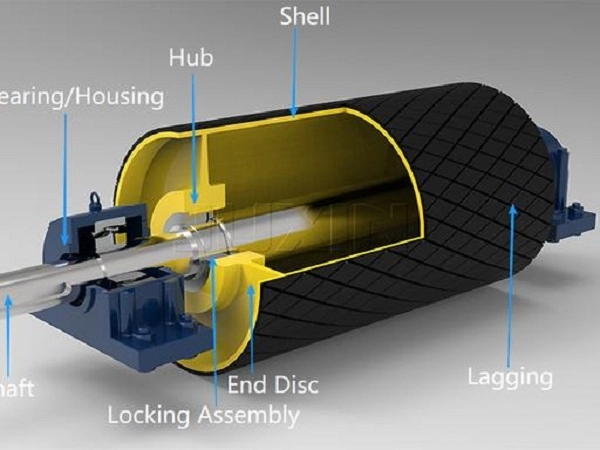

Reka Bentuk dan Pembuatan
Cangkang Takal
Cangkang standard menggunakan tiub keluli tebal Q235B atau Q345 yang dipilih mengikut diameter takal dan kekuatan struktur yang diperlukan. Pembinaan keluli tahan karat juga boleh dibincangkan untuk aplikasi tahan kakisan khusus.
Tamatkan Cakera dan Hab
Plat keluli tebal digunakan untuk cakera hujung dan hab. Komponen ini dicantumkan pada cangkang takal untuk mencipta pemasangan struktur yang memindahkan beban tali pinggang dan aci melalui dram.
Aci Utama
YUFENG menggunakan keluli bulat 45# yang dipadamkan dan ditarik sejuk untuk konfigurasi aci standard. Aci didimensi mengikut beban jejarian, ketegangan tali pinggang dan susunan galas.
Proses Kimpalan
Kimpalan penembusan penuh robot digunakan untuk pemasangan cangkerang dan cakera hujung, diikuti dengan rawatan melegakan tekanan jika dinyatakan. Struktur kimpalan direka untuk mengekalkan kestabilan dimensi di bawah ketegangan tali pinggang yang berterusan.
Proses Lagging
Lagging getah dan seramik boleh disepadukan dengan permukaan takal mengikut pembinaan yang dipilih. Ikatan yang betul antara ketinggalan dan cangkang membantu mengurangkan pengelupasan semasa operasi berkelajuan tinggi berulang.
Pengedap Galas
Pemasangan galas boleh menggunakan pengedap labirin berbilang peringkat dengan pengisian gris untuk mengurangkan habuk arang batu, buburan dan kelembapan memasuki kawasan galas.
Penunjuk Prestasi
| Item Prestasi | Keperluan Standard | Standard Ujian |
|---|---|---|
| Kepekatan Takal | ≤0.8 mm | Ujian Penunjuk Dail |
| Kekuatan Kulit Tertinggal | ≥10 N/mm | ISO 2411 |
| Perlindungan Habuk & Air Bertanggung | IP65 | Piawaian Ujian IP |
| Hayat Perkhidmatan Beban Dinilai | ≥30,000 jam bekerja | Ujian Penuaan Dipercepat Kilang |
| Rintangan Kesan Kimpalan | Tiada retak selepas 1000 kitaran keletihan | Standard Ujian Kimpalan |
| Ubah Bentuk Lenturan Aci | ≤1/1000 rentang di bawah beban undian | Ujian Tekanan Statik |
Prestasi takal sebenar bergantung pada diameter dram, dimensi aci, ketegangan tali pinggang, konfigurasi ketinggalan, pemilihan bearing, kelajuan penghantar dan persekitaran operasi.

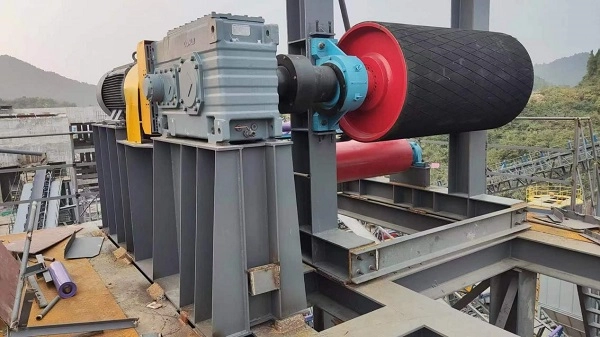

Ketinggalan dan Pemilihan Daya tarikan
Lagging Getah Berlian
Lagging getah corak berlian meningkatkan kawasan sentuhan dan geseran antara takal pemacu dan tali pinggang penghantar. Ia sesuai untuk aplikasi pemacu tugas berat am yang memerlukan daya tarikan yang lebih tinggi.
Chevron Rubber Lagging
Ketinggalan getah corak Chevron menyediakan alur arah yang boleh memperbaiki saliran air dan bahan dari permukaan takal sambil mengekalkan daya tarikan tali pinggang dalam persekitaran operasi yang sesuai.
Ketinggalan Seramik
Blok seramik memberikan permukaan sentuhan yang lebih keras dan lebih tahan haus daripada ketinggalan getah konvensional. Konfigurasi ini boleh dipertimbangkan untuk aplikasi tegangan tinggi, lelasan tinggi atau basah di mana prestasi permukaan jangka panjang adalah penting.
Permukaan Licin
Permukaan keluli biasa boleh digunakan pada takal ekor dan tambahan di mana geseran pacuan tinggi tidak diperlukan. Ia menyediakan konfigurasi struktur mudah untuk susun atur penghantar konvensional.
Pilihan Penyesuaian
Bahan Cangkang
Tiub keluli dinding tebal Q235B dan Q345 tersedia untuk pembinaan takal industri standard, manakala pilihan keluli tahan karat boleh dipertimbangkan untuk persekitaran khusus yang memerlukan rintangan kakisan tambahan.
Bahan Lagging
YUFENG boleh menyediakan licin, getah berlian, getah chevron, seramik dan struktur ketinggalan terpilih lain mengikut daya tarikan tali pinggang, saliran air dan keperluan haus.
Struktur Kimpalan
Cangkang, cakera hujung, hab dan komponen struktur lain boleh dihasilkan mengikut dimensi takal dan keadaan beban yang diperlukan, dengan kimpalan penembusan penuh tersedia untuk reka bentuk tugas berat yang berkenaan.
Perumahan Galas
Perumah galas pecahan besi tuang atau plat keluli boleh dipilih mengikut keperluan pemasangan dan penyelenggaraan takal.
Konfigurasi Persekitaran Khas
Pembinaan takal khas boleh dipertimbangkan untuk perlombongan bawah tanah, operasi suhu rendah, persekitaran kakisan tinggi dan keadaan operasi khusus projek lain.
Aksesori Padanan
YUFENG juga boleh membekalkan troli ketegangan, tempat duduk galas takal, hab pengunci dan komponen pelekap yang berkaitan untuk pemasangan takal yang lengkap.
Bahan Mentah dan Kawalan Kualiti
Bahan Cangkang Takal
YUFENG memilih tiub keluli tebal Q235B atau Q345 untuk cengkerang takal tugas berat standard dan mengelakkan tiub keluli kitar semula berdinding nipis yang tidak sesuai untuk konfigurasi industri yang ditentukan.
Bahan Aci Utama
45# keluli dipadamkan pepejal digunakan untuk aci takal standard, dengan dimensi dipilih mengikut ketegangan tali pinggang maksimum dan beban aci yang dikira.
Cakera Tamat dan Bahan Hab
Plat keluli tebal digunakan untuk cakera hujung dan hab untuk menyediakan sambungan struktur antara cangkerang dan pemasangan aci.
Bahan Lagging
Getah asli tahan haus dara dan blok seramik terpilih tersedia untuk ketinggalan takal mengikut daya tarikan dan rintangan haus yang diperlukan.
Perhimpunan Galas
Galas penggelek sfera tugas berat dengan kelegaan yang sesuai boleh dipilih untuk pemasangan galas takal, bersama-sama dengan habuk berbilang peringkat dan pengedap air.
Ujian Bahan Masuk
Tiub keluli, aci dan bahan tertinggal disampel untuk sifat tegangan, kelesuan kimpalan, dimensi dan ikatan yang berkenaan sebelum memasuki proses pengeluaran.
Pemasangan dan Penggantian
Pemasangan Penghantar Baharu
Takal diletakkan pada lokasi pemacu, ekor, selekoh atau ambil yang ditetapkan, dan aci dijajarkan dengan lubang pelekap tempat duduk galas. Perumah galas kemudiannya diikat, gris ditambah jika perlu, dan sistem penegang tali pinggang dilaraskan sebelum pentauliahan.
Pelarasan Ketegangan Tali Pinggang
Selepas pemasangan, ketegangan operasi yang diperlukan dilaraskan melalui troli ambil atau peranti penegang ekor mengikut reka bentuk penghantar. Ketegangan yang betul adalah penting untuk daya tarikan pemanduan dan pengesanan tali pinggang.
Ujian Larian Kosong
Penghantar hendaklah dikendalikan tanpa bahan terlebih dahulu untuk memeriksa putaran takal, getaran, pengesanan tali pinggang dan bunyi yang tidak normal. Sebarang keadaan tidak normal harus diperbetulkan sebelum operasi dimuatkan.
Penggantian Takal yang Haus
Penghantar mesti dihentikan, diasingkan daripada bekalan kuasa dan dinyahtegangan sepenuhnya sebelum penggantian takal. Perumahan galas kemudiannya boleh dibongkar dan takal lama dikeluarkan menggunakan peralatan angkat yang sesuai.
Permohonan Mengikut Jawatan
Kedudukan Pandu Kepala
Takal pemacu digunakan pada hujung penghantaran kuasa penghantar. Lagging getah atau seramik boleh dipilih mengikut ketegangan tali pinggang, beban bahan dan daya tarikan yang diperlukan.
Kedudukan Makan Ekor
Takal ekor menterbalikkan arah tali pinggang pada hujung suapan. Struktur pembersihan diri licin atau sayap boleh dipilih mengikut kelembapan bahan dan keadaan bawa balik.
Kedudukan Bengkok dan Snub
Takal bengkok dan snub digunakan di mana laluan tali pinggang berubah atau di mana takal pemacu memerlukan sudut balut tambahan. Dimensi mereka harus dipadankan dengan ketegangan tali pinggang dan geometri penghantar keseluruhan.
Jawatan Pengambilan
Takal ambil berfungsi dengan sistem penegang untuk mengimbangi pemanjangan tali pinggang dan mengekalkan ketegangan tali pinggang yang diperlukan pada penghantar jarak jauh.
Aplikasi Bahan Basah dan Melekit
Takal pembersihan diri sayap adalah sesuai di mana tanah liat basah, pasir atau bahan bawa balik lain mungkin terkumpul di sekeliling permukaan takal dan mengganggu pergerakan tali pinggang.
Standard dan Dokumentasi Kualiti
Piawaian Takal Penghantar
Takal penghantar YUFENG dihasilkan dengan merujuk kepada keperluan takal penghantar CEMA yang berkenaan, keperluan prestasi GB/T10595 dan ISO15364 yang berkenaan.
Keperluan Keselamatan
Takal yang dimaksudkan untuk sistem perlombongan bawah tanah boleh dikonfigurasikan mengikut keperluan keselamatan lombong arang batu yang berkenaan. Dokumentasi khusus bergantung pada konfigurasi takal akhir dan aplikasi.
Eksport Dokumentasi
Dokumentasi yang tersedia boleh termasuk pensijilan pengurusan kualiti ISO9001, dokumentasi eksport CE, laporan pemeriksaan bahan mentah SGS, dokumen ujian keselamatan lombong arang batu, dan laporan ujian keletihan kimpalan kilang dan hayat perkhidmatan.
Produk Sistem Penghantar Padan
Siri Tali Sawat
YUFENG boleh membekalkan Tali Sawat Fabrik, Tali Sawat Tali Keluli, Tali Sawat Sidewall, Tali Sawat Paip, Tali Sawat Bercorak dan Tali Sawat Atas Kasar untuk sistem penghantaran bahan yang lengkap.
Julat Penggelek Penghantar
Produk sokongan termasuk pemalas membawa, pemalas impak, pemalas latihan dan penjajaran, pemalas balik dan kurungan penggelek yang berkaitan.
Komponen Penyokong Takal
Tempat duduk galas, hab pengunci, troli ambil dan bahan ketinggalan takal boleh dibekalkan untuk pemasangan dan penyelenggaraan takal.
Produk Getah Bantu
Kepingan getah tahan haus, skirting penghantar dan pelekat pembaikan pemvulkanan boleh dibekalkan untuk menyokong keperluan penyelenggaraan penghantar.
Siri Saluran Paip HDPE
Paip Air HDPE dan Paip Korek HDPE boleh dibekalkan untuk air tambahan dan aplikasi pengangkutan buburan dalam projek perlombongan dan perindustrian.
Pemprosesan Tersuai
Diameter takal, dimensi aci, ketebalan cangkerang, bahan ketinggalan, konfigurasi galas dan kapasiti beban boleh disesuaikan mengikut lukisan kerja pelanggan.
Pembungkusan dan Penyimpanan
Takal Diameter Sederhana dan Kecil
Takal dari kira-kira Φ200–Φ630 mm boleh mempunyai hujung aci yang dilindungi dengan penutup plastik, dibalut dengan filem kalis air dan dibungkus dalam bekas kayu pepejal.
Takal Berat Besar
Takal dari kira-kira Φ800–Φ2000 mm boleh dibetulkan dengan bingkai keluli pada palet kayu dan ditutup dengan terpal pelindung untuk mengurangkan pergerakan dan kerosakan tertinggal semasa pengangkutan.
Takal Lagged Seramik
Permukaan ketinggalan seramik boleh dilindungi dengan buih atau bahan kusyen yang berasingan untuk mengurangkan risiko kerosakan blok seramik semasa pengendalian.
Keperluan Penyimpanan
Takal penghantar hendaklah disimpan secara mendatar pada penyokong yang sesuai dengan ketinggian susun yang disyorkan tidak lebih daripada 1.2 m. Penutup kalis air harus digunakan untuk penyimpanan luar, dan pendedahan berpanjangan kepada air hujan harus dielakkan.

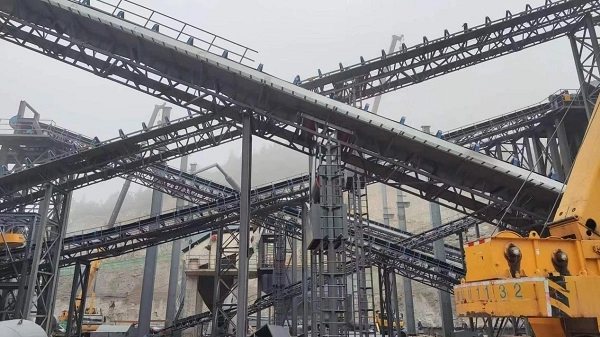

Cara Memilih Takal Penghantar Yang Betul
Kedudukan Takal
Mula-mula tentukan sama ada takal diperlukan sebagai takal pemacu, ekor, selekoh, snub, sayap atau takal ambil kerana setiap struktur melaksanakan fungsi yang berbeza dalam penghantar.
Lebar Tali Pinggang dan Diameter
Sediakan lebar tali pinggang penghantar, diameter takal yang diperlukan dan dimensi rangka sedia ada untuk menentukan lebar cengkerang, dimensi aci dan konfigurasi galas yang sesuai.
Ketegangan Tali Pinggang Maksimum
Ketegangan tali pinggang operasi maksimum adalah penting untuk saiz aci, cangkang, cakera hujung dan hab. Pembinaan takal tugas berat hendaklah dipilih mengikut tegangan yang dikira dan bukannya diameter sahaja.
Keadaan Permukaan dan Bahan
Kelembapan bahan, kekasaran, bawa balik, semburan garam, pendedahan kimia dan daya cengkaman yang diperlukan menentukan sama ada takal licin, tertinggal getah, tertinggal seramik, tergalvani atau sayap adalah sesuai.
Susun Atur Penghantar
Geometri penghantar kompleks mungkin memerlukan gabungan takal pemacu, snub, bengkok dan ambil. Susunan takal yang lengkap hendaklah dinilai bersama dengan keperluan sistem tali pinggang, pemalas dan penegang.
Minta Sebut Harga Takal Pengangkut
Parameter Teknikal yang Diperlukan
Untuk sebut harga yang tepat, berikan padanan lebar tali pinggang penghantar, diameter takal, jenis takal, bahan ketinggalan, ketegangan tali pinggang maksimum, persekitaran kerja, jumlah kuantiti pesanan dan pelabuhan penghantaran sasaran.
Jurutera teknikal YUFENG boleh menilai cangkang takal, aci, struktur cakera hujung, susunan galas, jenis ketinggalan dan aksesori sokongan mengikut reka bentuk penghantar yang lengkap.
Maklumat Hubungan Global YUFENG
E-mel
jayce@yuphengbelt.com
WhatsApp / WeChat / Mudah Alih
+86 15318787602
Alamat Kilang
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as

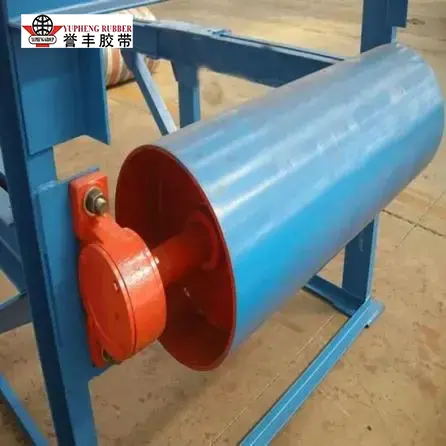

Pandu Takal
